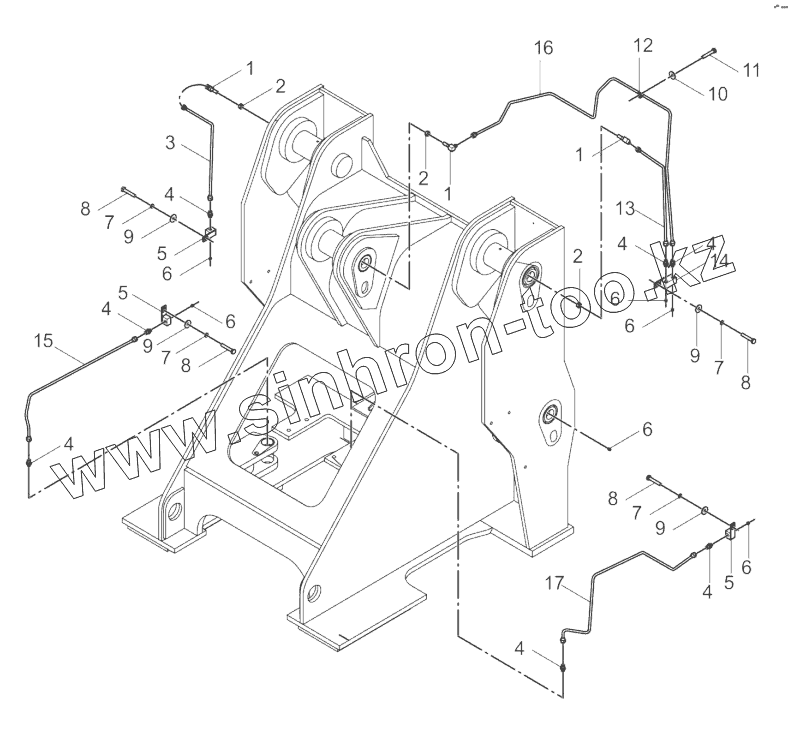

Каталог запасных частей к технике: LiuGong CLG-855N. 00C1916_001_00 LUBRICATION PIPE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
4
4
4
4
4
4
4
5
5
5
6
6
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 01A0524 Elbow
2 03B0053 NUT
3 01C0511 Tube
4 00A0224 Штуцер
5 15D0363 Connector
6 10B0014 Ниппель
7 06B0006 Шайба
8 00B0007 Болт
9 06B0005 WASHER
10 06B0024 WASHER
11 00B0022 BOLT
12 09C0096 Clip
13 01C0509 Tube
14 15D0364 Connector
15 01C0512 Tube
16 01C0510 Tube
17 01C0513 Tube
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
