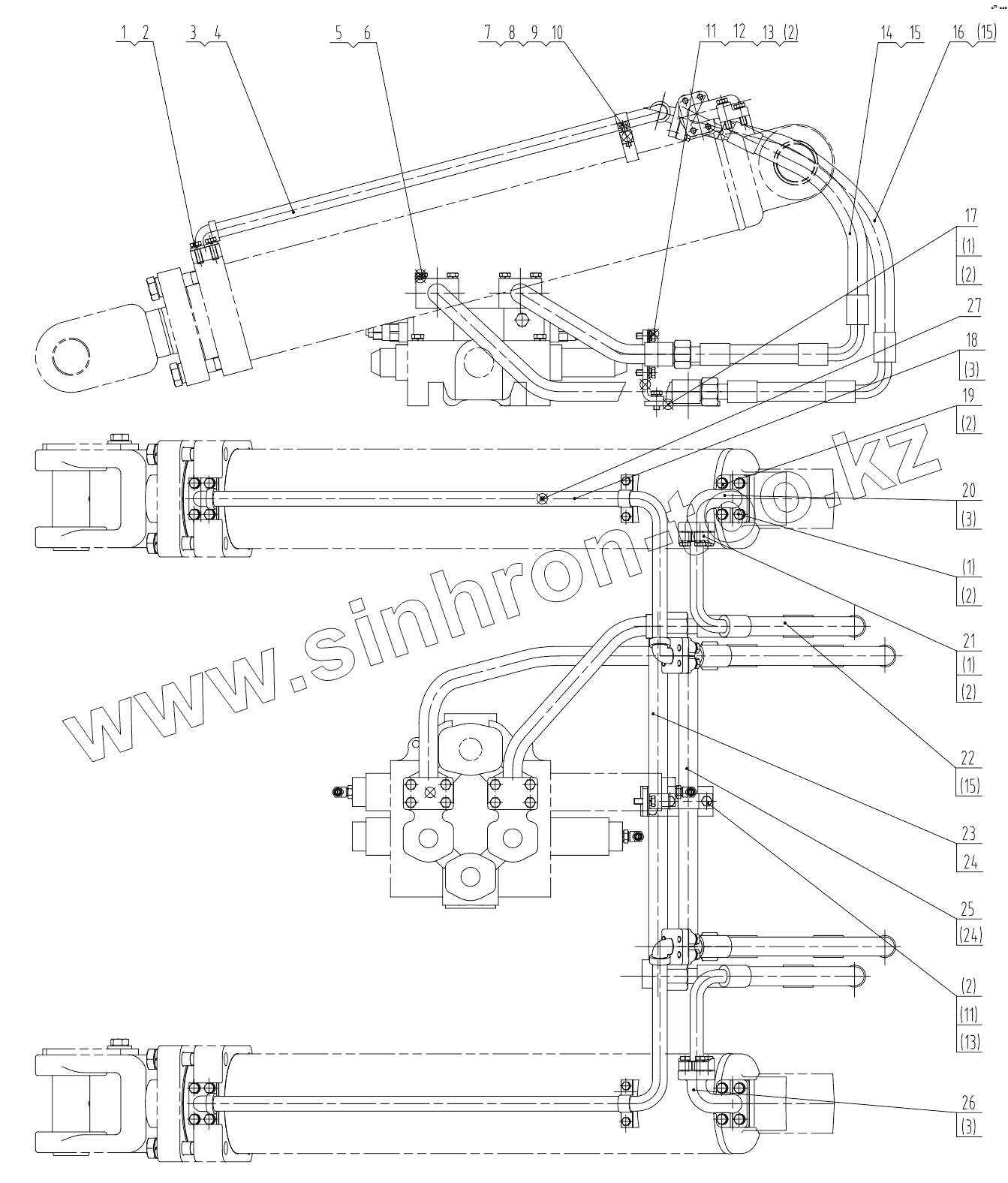

Каталог запасных частей к технике: LiuGong CLG-842. 00C1843 002 BOOM CYLINDER LINES

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

2

2

2

2

2

3

3

3

3

4

5

6

7

8

9

10

11

11

12

13

13

14

15

15

15

16

17

18

19

20

21

22

23

24

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00B0019		Болт
2	06B0002		Шайба
3	12B0271		Кольцо круглого сечения
4	10D0304		Трубка
5	00B0033		Болт
6	06B0008		Шайба
7	01B0016		Болт
8	06B0006		Шайба
9	16A3697		PLATE
10	20A0631		CLAMP
11	00B0005		BOLT
12	23A9961		PLATE
13	20A0632		CLAMP
14	06C1278		HOSE AS
15	12B0294		O-RING
16	06C1281		HOSE AS
17	13A5658		SUPPORT
18	12B0251		Кольцо круглого сечения
19	00B0048		Болт
20	03A0058		ELBOW
21	72A0027		Планка нажимная
22	06C1282		HOSE AS
23	10D7532		TUBE AS
24	12B0250		O-RING
25	10D7529		TUBE AS
26	03A0059		ELBOW
27	10D0305		Трубка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
