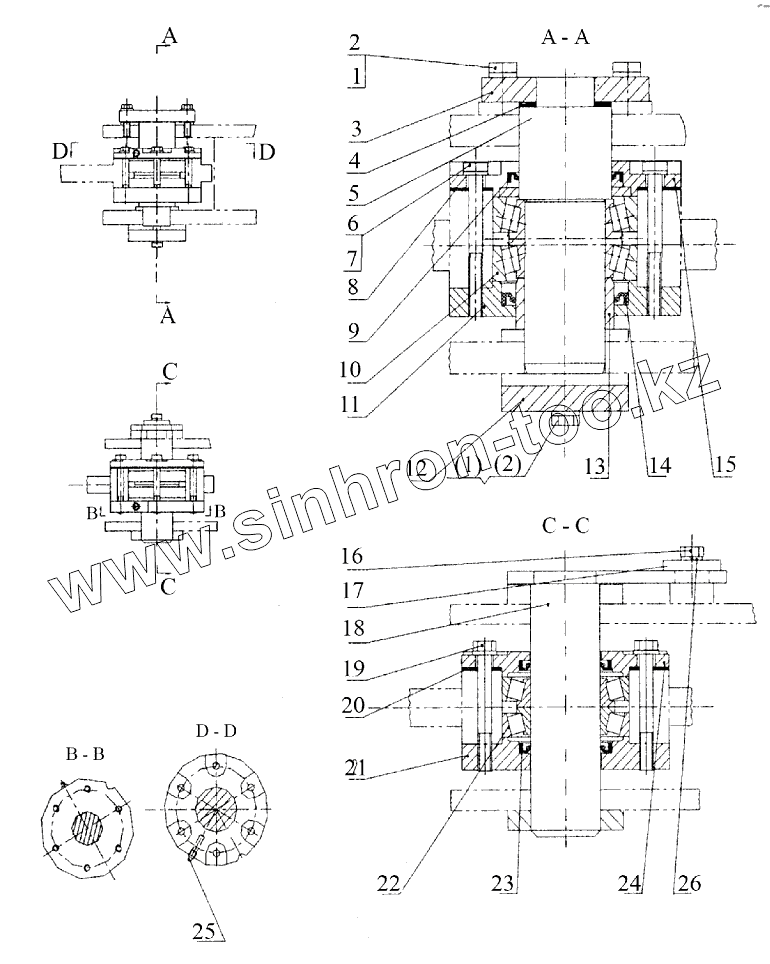

Каталог запасных частей к технике: LiuGong CLG-842. 30Е0017 Шарнирная сцепка

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	01В0209		Болт
2	52А0060		Шайба
3	52А0057		Пластина
4	34С0063		Прокладка
5	60А0181		Палец
6	01В0208		Болт
7	52А0059		Шайба
8	34С0061		Прокладка тонкая
9	13В0085		Прокладка
10	23В0020		Подшипник
11	53А0129		Крышка
12	52А0056		Пластина
13	55А0303		Упорная втулка
14	13В0087		Прокладка
15	53А0128		Крышка
16	00В0017		Болт
17	55А0260		Пластина
18	11D0081		Палец
19	01В0166		Болт
20	34С0062		Прокладка тонкая
21	53А0131		Крышка
22	23В0015		Подшипник
23	13В0086		Прокладка
24	53А0130		Крышка
25	10В0014		Ниппель
26	06В0008		Шайба
