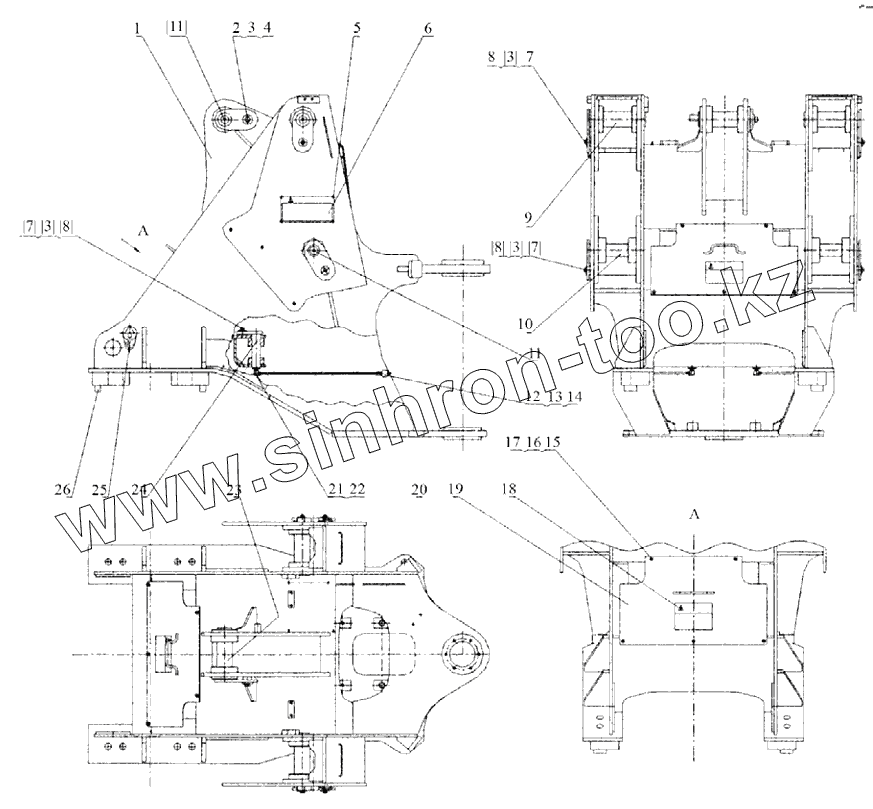

Каталог запасных частей к технике: LiuGong CLG-842. 30Е0015 Рама передняя

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

4

5

6

7

7

7

8

8

8

9

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3000052		Рама передняя
2	55А0260		Пластина
3	06В0008		Шайба
4	00В0017		Болт
5	09В0008		Болт
6	74А0002		Торговая марка
7	06В0127		Шайба
8	00В0040		Болт
9	11D0070		Палец
10	11D0067		Палец
11	10В0014		Ниппель
12	00А0224		Соединитель
13	17А0213		Пластина
14	10В0030		Патрубок
15	06В0005		Шайба
16	06В0006		Шайба
17	01В0120		Болт
18	74А0003		Предупредительная
19	43В0043		Пластина
20	01С0033		Трубка
21	01А0137		Соединитель
22	03В0053		Гайка
23	11D0071		Палец
24	11D0072		Палец
25	74А0083		Торговая марка
26	17А0011		Пластина

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
