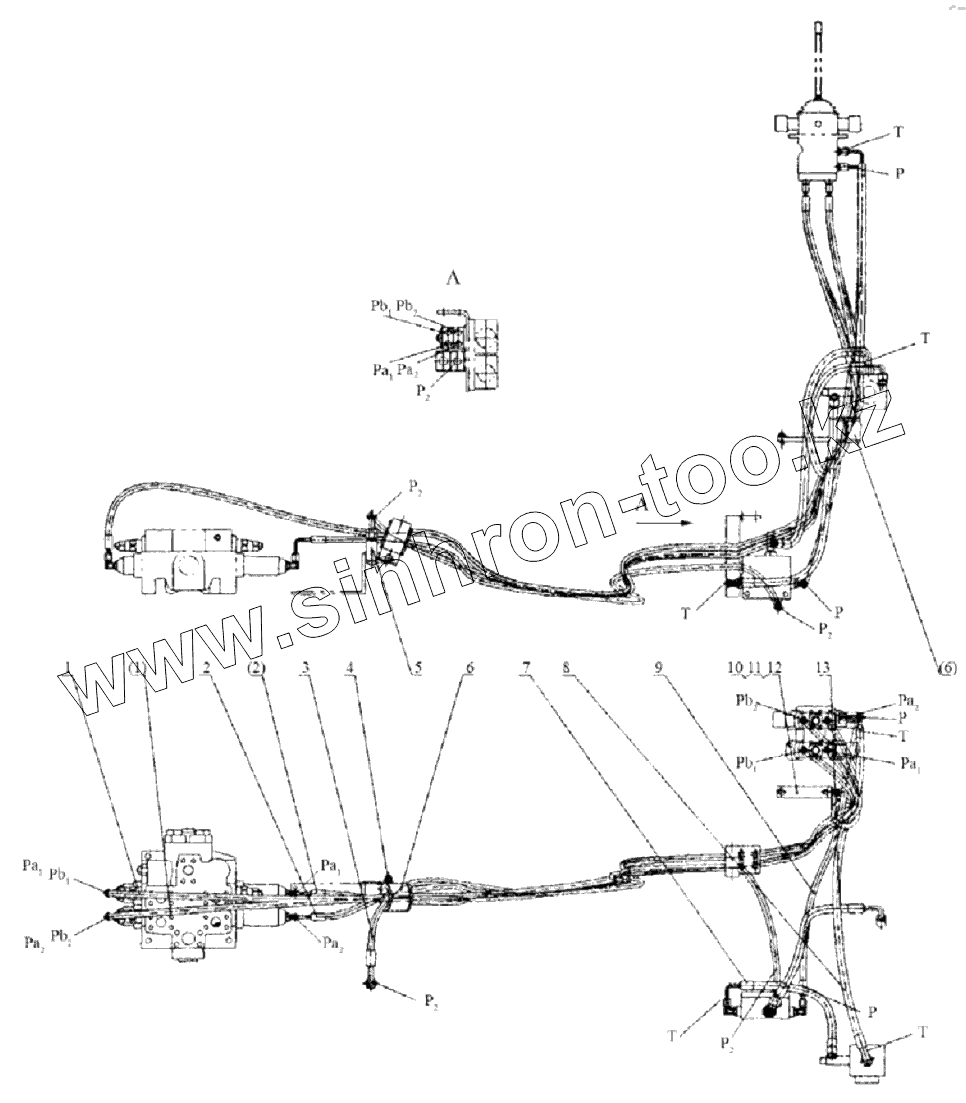

Каталог запасных частей к технике: LiuGong CLG-842. 11E0044 Трубопровод системы управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 05С0071 Рукав
2 05С0068 Рукав
3 05С0069 Рукав
4 03В0003 Гайка
5 12С0057 Клапан запорный
6 09С0016 Хомут
7 06С0151 Рукав
8 06С0166 Рукав
9 05С0072 Рукав
10 23А0618 Опора
11 00В0005 Болт
12 06В0002 Шайба стопорная
13 06С0153 Рукав
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
