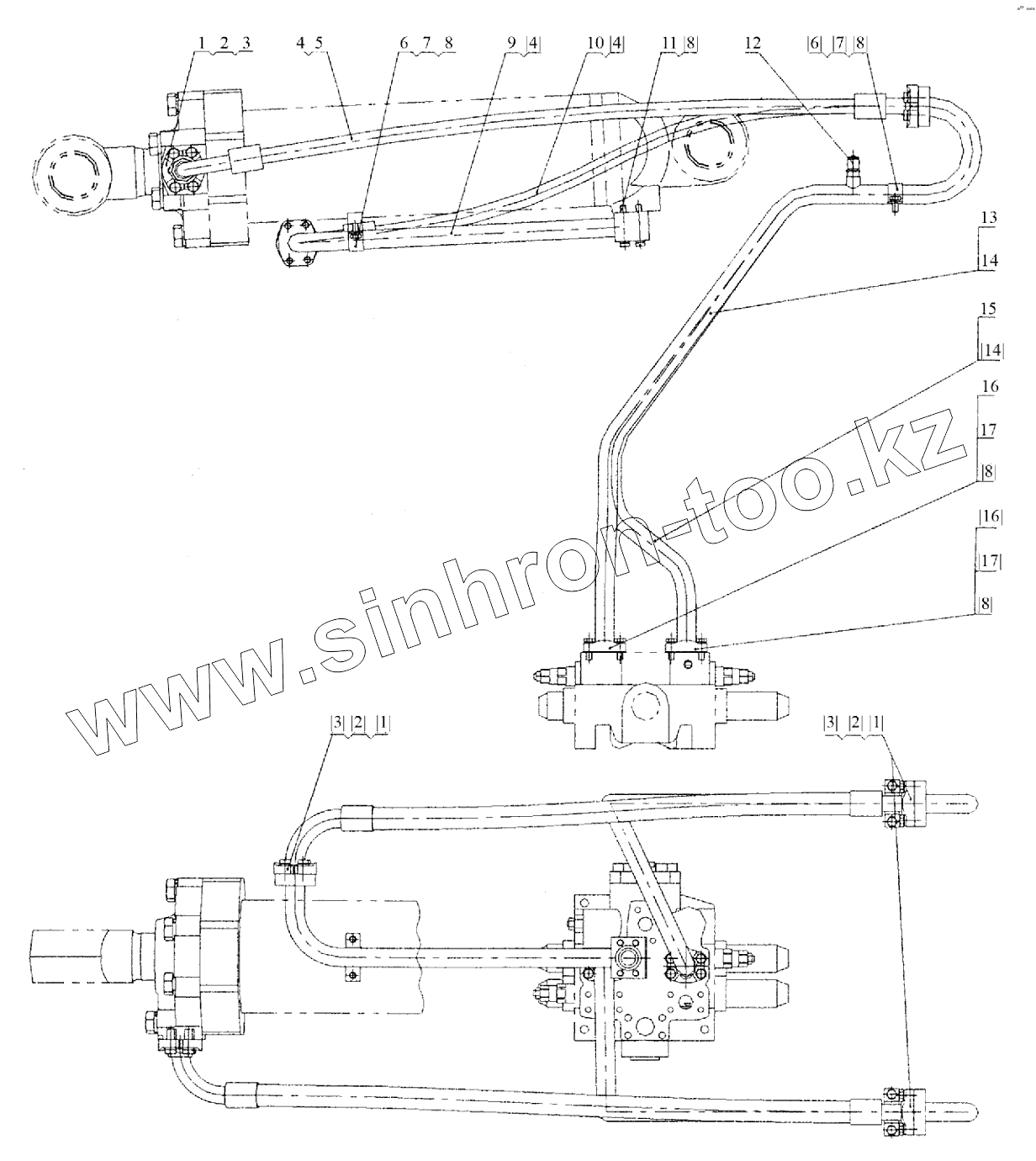

Каталог запасных частей к технике: LiuGong CLG-842. 11E0040 Трубопровод гидроцилиндра опрокидывания

Тип техники

Марка

Модель

Схема

1

1

1

2

2

2

3

3

3

4

4

4

5

6

6

7

7

8

8

8

8

8

9

10

11

12

13

14

14

15

16

16

17

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	72А0010		Фланец
2	00В0035		Болт
3	06В0008		Шайба
4	12В0102		Кольцо круглого сечения
5	07С0087		Рукав
6	27А0046		Хомут
7	00В0005		Болт
8	06В0002		Шайба стопорная
9	10D0310		Трубка
10	07С0088		Рукав
11	01В0100		Болт
12	44С0022		Соединитель
13	10D0318		Трубка
14	12В0015		Кольцо круглого сечения
15	10D0319		Трубка
16	72А0027		Фланец
17	00В0019		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
