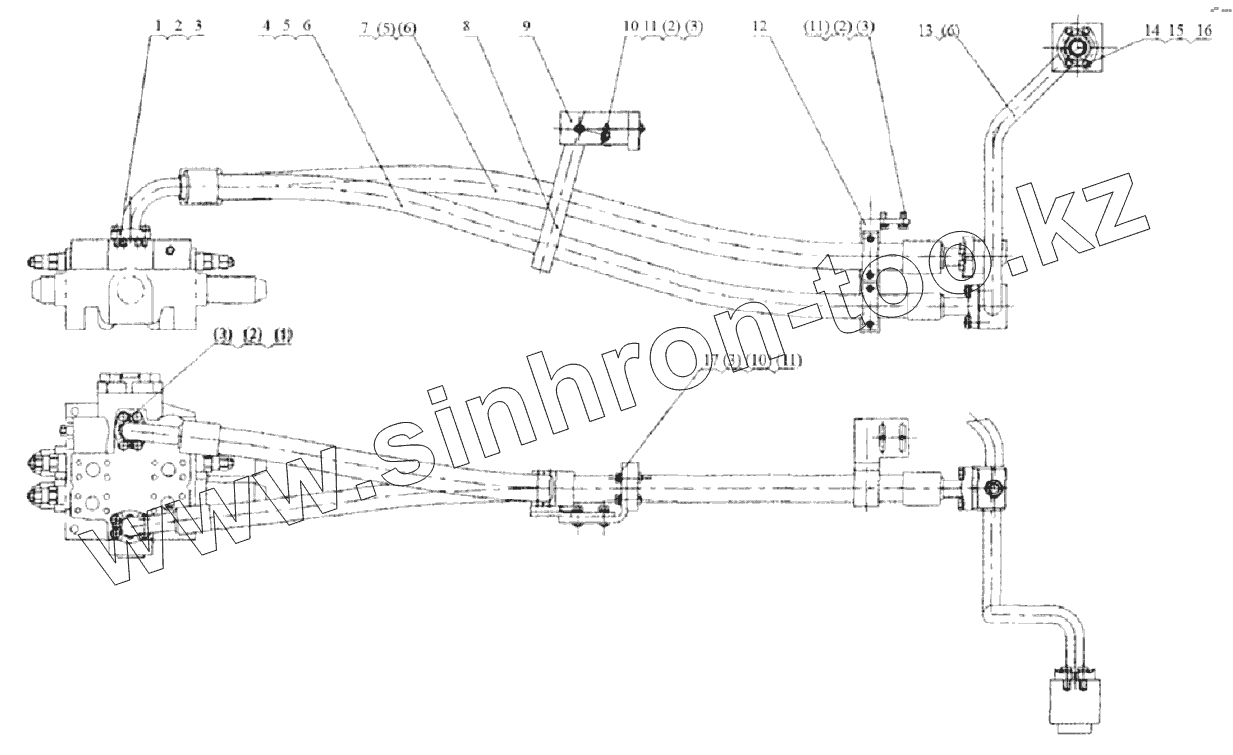

Каталог запасных частей к технике: LiuGong CLG-842. 11E0038 Трубопровод распределителя

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

3

3

3

3

3

4

5

5

6

6

6

7

8

9

10

10

11

11

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	72А0027		Фланец
2	00В0019		Болт
3	06В0002		Шайба стопорная
4	07С0093		Рукав
5	12В0015		Кольцо круглого сечения
6	12В0009		Кольцо круглого сечения
7	07С0094		Рукав
8	17D0050		Хомут
9	23А1184		Кронштейн
10	03В0400		Гайка
11	06В0001		Шайба
12	17D0049		Хомут
13	10D0598		Трубка
14	00В0035		Болт
15	06В0008		Шайба
16	72А0010		Фланец
17	00В0029		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
