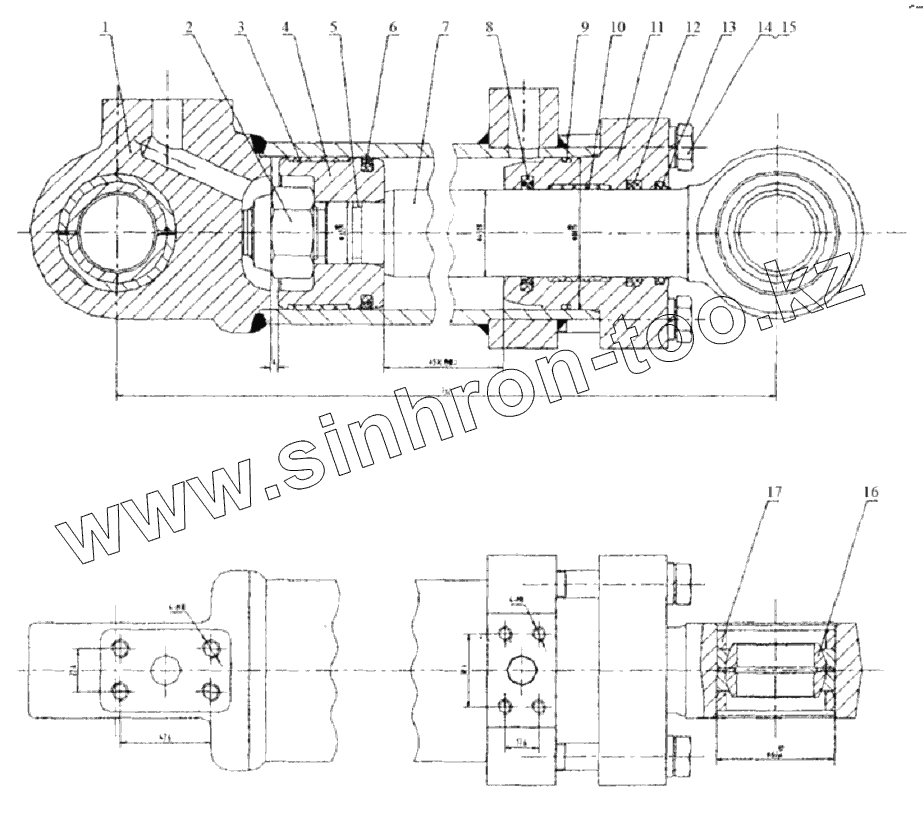

Каталог запасных частей к технике: LiuGong CLG-842. 10E0017 Гидроцилиндр поворотов в сборе

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	13D0071		Гидроцилиндр в сборе
2	03В0197		Гайка
3	80А0087		Кольцо
4	50А0064		Поршень
5	12В0113		Кольцо круглого сечения
6	34С0148		Кольцо
7	61А0114		Шток
8	34С0149		Прокладка
9	12В0117		Кольцо круглого сечения
10	80А0095		Кольцо
11	54А0067		Крышка
12	13В0157		Прокладка
13	34С0150		Прокладка
14	01В0088		Гайка
15	06B0013		Шайба
16	25B0003		Подшипник
17	76A0024		Блок

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
