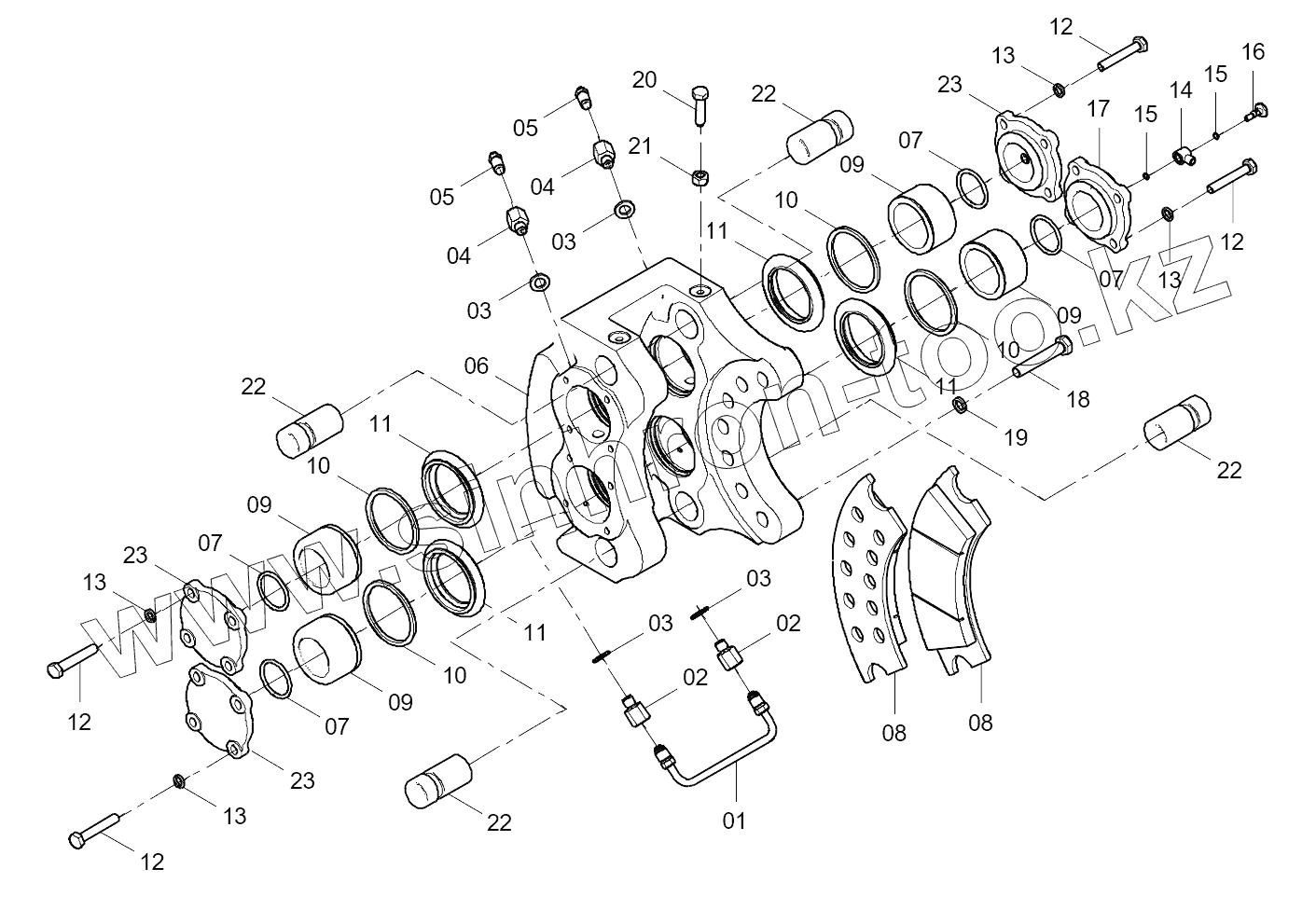

Каталог запасных частей к технике: LiuGong CLG-836. 45C0004 003 CLAMP AS
1
2
2
3
3
3
3
4
4
5
5
6
7
7
7
7
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
13
13
14
15
15
16
17
18
19
20
21
22
22
22
22
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| SP103881 | SP103881 | Tool kit | |
| 1 | 05C0007 | Трубопровод масляный в сборе | |
| 2 | 00A0040 | Штуцер | |
| 3 | 56A0045 | Шайба | |
| 4 | 00A0041 | Гнездо сливного клапана | |
| 5 | 00A0044 | Клапан выпускной | |
| 6 | 71A0018 | Цилиндр тормозной | |
| 7 | 12B0481 | O-RING | |
| 8 | 35C0025 | Тормозной блок | |
| 9 | 50A0009 | Поршень | |
| 10 | 13B0108 | Кольцо уплотнительное | |
| 11 | 13B0008 | Кольцо пылезащитное | |
| 12 | 00B0019 | Болт | |
| 13 | 06B0002 | Шайба | |
| 14 | 00A1965 | Connector | |
| 15 | 12B0245 | O-RING | |
| 16 | 00A0356 | Болт | |
| 17 | 53A0042 | Крышка цилиндра нижняя | |
| 18 | 01B0043 | Болт | |
| 19 | 06B0014 | Шайба | |
| 20 | 04B0027 | Винт стопорный | |
| 21 | 03B0053 | NUT | |
| 22 | 61A0045 | Палец | |
| 23 | 53A0043 | Крышка цилиндра верхняя |
