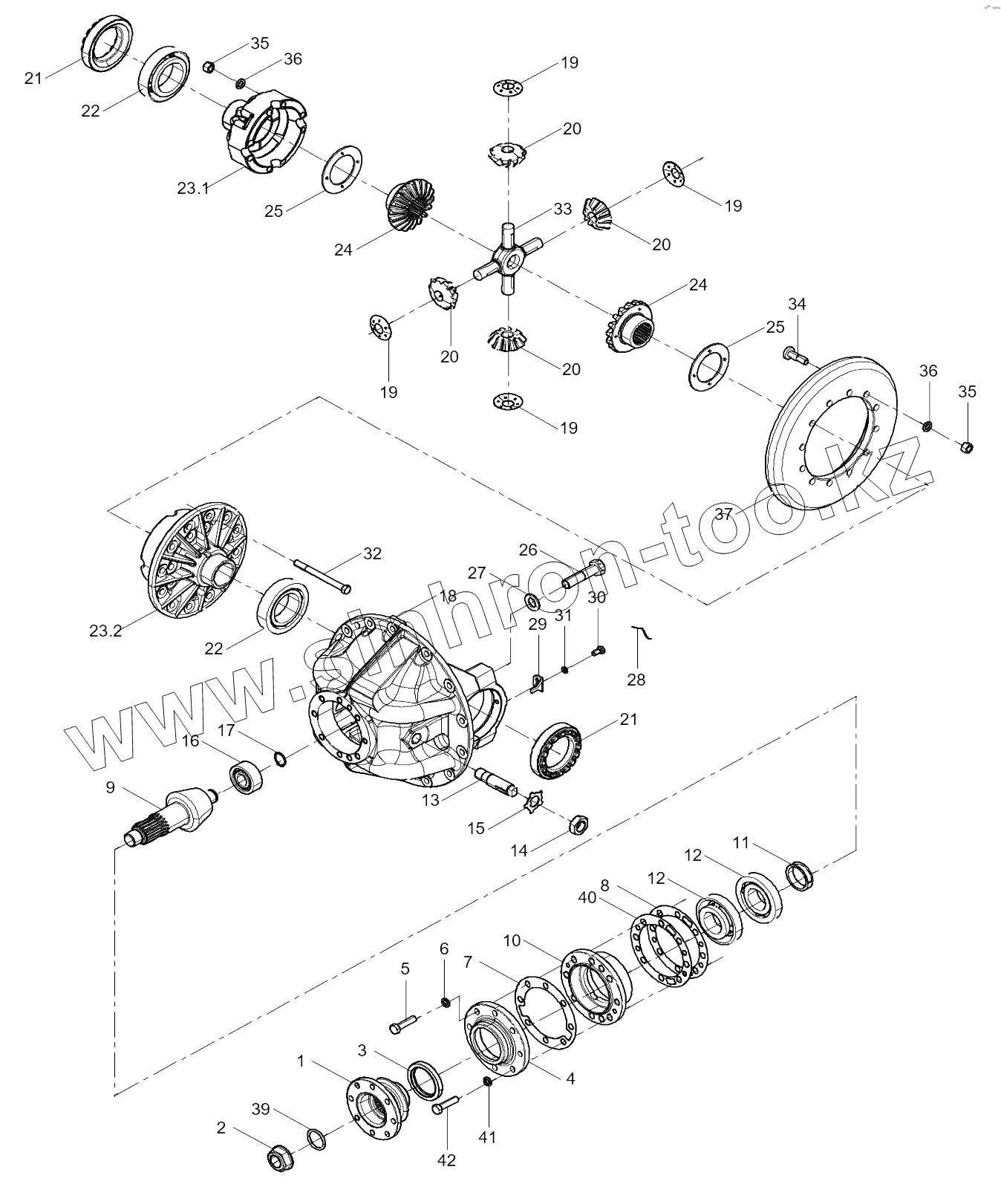

Каталог запасных частей к технике: LiuGong CLG-836. 41C0018 013 BEVEL GEAR
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
19
19
19
20
20
20
20
21
21
22
22
23
23.1
23.2
24
24
25
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 12D0021 | Input flange | |
| 2 | 34C0608 | Locknut | |
| 3 | 13B0169 | Прокладка | |
| 4 | 53A0308 | Cap | |
| 5 | 00B0275 | Болт | |
| 6 | 06B0013 | Шайба | |
| 7 | 81A0037 | Shim | |
| 8 | 57A0063 | Shim | |
| 9 | 43A0136 | Spiral bevel gear | |
| 10 | 55A0218 | Bearing bushing | |
| 11 | 51C0238 | Bushing | |
| 12 | 23B0018 | Роликоподшипник конический 31311 | |
| 13 | 44C0019 | Болт стержневой | |
| 14 | 03B0154 | Гайка | |
| 15 | 76A0011 | Lock Strap | |
| 16 | 22B0001 | Roller bearing | |
| 17 | 07B0027 | Кольцо | |
| 18 | 41C0019 | Carrier | |
| 19 | 56A0075 | Прокладка конической шестерни | |
| 20 | 43A0006 | Шестерня коническая | |
| 21 | 03B0130 | Гайка регулировочная | |
| 22 | 23B0017 | Роликоподшипник конический | |
| 23 | 34C1773 | Diff housing | |
| 23.1 | 71A0028 | Diff housing | |
| 23.2 | 71A0830 | Diff housing | |
| 24 | 43A0007 | Шестерня полуоси | |
| 25 | 56A0042 | Прокладка шестерни полуоси | |
| 26 | 02B0032 | Болт | |
| 27 | 06B0270 | Hard washer | |
| 28 | 40B0006 | Проволока | |
| 29 | 21A0040 | Пластина стопорная | |
| 30 | 02B0012 | Болт | |
| 31 | 06B0002 | Шайба | |
| 32 | 01B0545 | Bolt | |
| 33 | 63A0031 | Ось | |
| 34 | 60A0982 | Bolt | |
| 35 | 03V0537 | Nut | |
| 36 | 06B0214 | Hard washer | |
| 37 | 43A0150 | Spiral bevel gear | |
| 39 | 12B0105 | Кольцо круглого сечения | |
| 40 | 81A0073 | Shim | |
| 41 | 06B0008 | Шайба | |
| 42 | 01B0036 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
