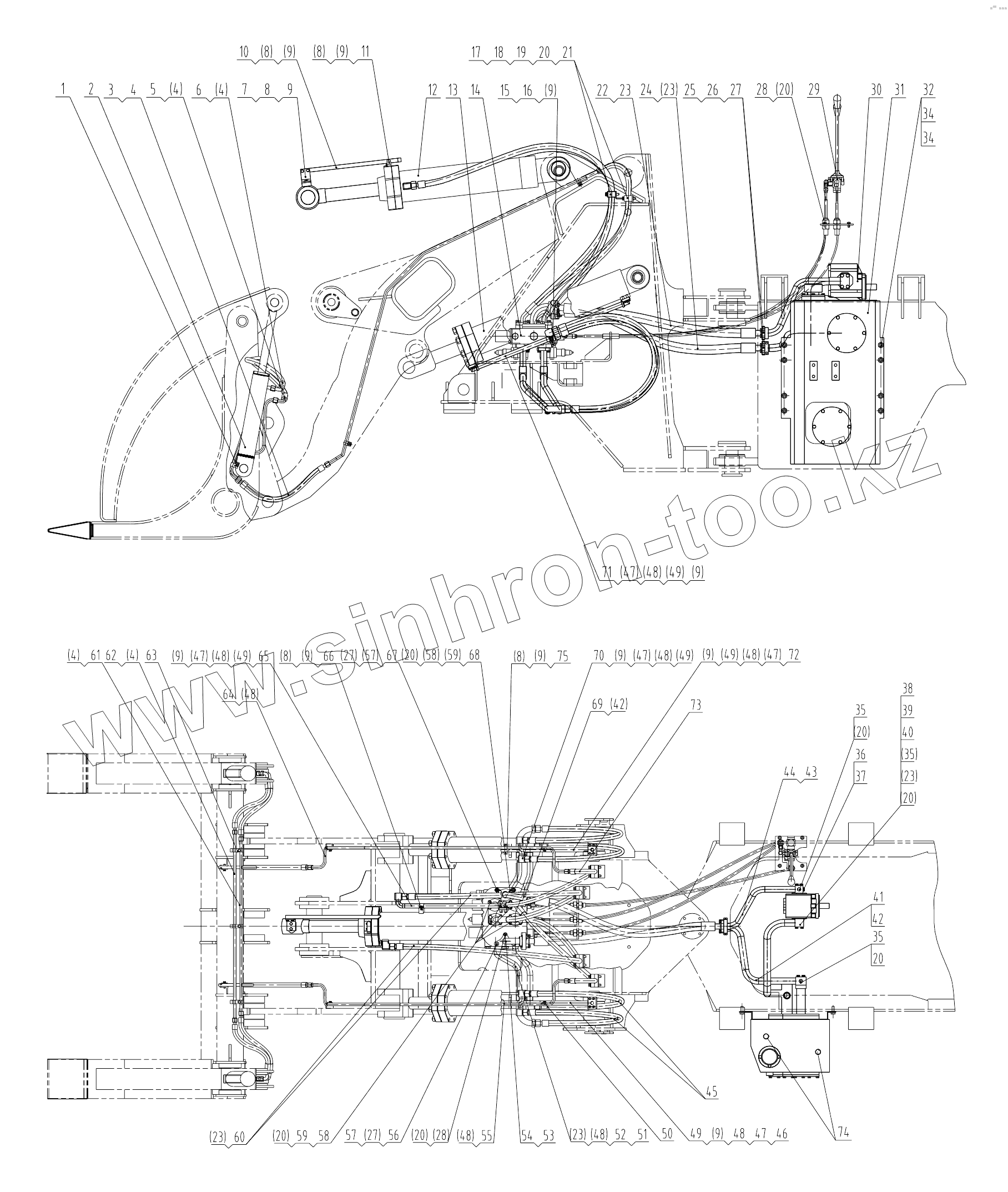

Каталог запасных частей к технике: LiuGong CLG-836. 11M0008 003 FORK HYDRAULIC SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
4
5
6
7
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
20
20
20
20
21
22
23
23
23
23
23
24
25
26
27
27
27
28
28
29
30
31
32
34
34
35
35
35
36
37
38
39
40
41
42
42
43
44
45
46
47
47
47
47
47
48
48
48
48
48
48
48
48
49
49
49
49
49
50
51
52
53
54
55
56
57
57
58
58
59
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
Позиция на иллюстрации Заводской номер детали Название детали
1 09K0030 Clamp
2 10K0024 Fork cylinder
3 06K0135 Hose as
4 12B0370 Кольцо круглого сечения
5 06K0136 Hose as
6 06K0137 Hose as
7 22A0344 Support
8 00B0075 BOLT
9 06B0348 WASHER
10 64H0012 Indicating rod
11 20A0154 Pointer
12 10K0002 Tilting cylinder
13 10K0001 Boom cylinder
14 12K0026 Control valve
15 02J0001 Stud bolt
16 03B0021 NUT
17 12H0035 Plate
18 81H0005 Clamp
19 01B0083 Болт
20 06B0347 WASHER
21 34H0012 Bushing
22 07K0002 Hose as
23 12B0287 Кольцо круглого сечения
24 07K0001 Hose as
25 72A0010 Фланец
26 00B0035 Болт
27 06B0349 WASHER
28 00B0012 BOLT
29 24K0017 Control lever
30 11K0006 Gear pump
31 21K0001 Hydraulic oil tank
32 00B0025 Болт
33 06B0350 WASHER
34 06B0009 Шайба
35 01B0100 Болт
36 03B0093 Пробка
37 12B0351 Кольцо круглого сечения
38 10L0008 Pipe as
39 30H0002 Suction hose
40 15B0011 Clamp
41 10L0006 Pipe as
42 12B0076 O-RING
43 10L0047 Pipe as
44 12B0251 Кольцо круглого сечения
45 06K0006 Hose as
46 10L0011 Pipe as
47 12B0114 Кольцо круглого сечения
48 12B0021 Кольцо круглого сечения
49 00B0020 BOLT
50 09K0031 Clamp
51 10L0013 Pipe as
52 10L0014 Pipe as
53 10L0004 Pipe as
54 12B0302 Кольцо круглого сечения
55 10L0087 Pipe as
56 00B0115 BOLT
57 03B0003 Гайка
58 72A0035 Фланец
59 00B0019 Болт
60 06K0004 Hose as
61 10L0088 Pipe as
62 10L0089 Pipe as
63 09C0316 Clamp
64 10L0090 Pipe as
65 10L0017 Pipe as
66 15B0064 Хомут
67 01B0206 Болт
68 06B0001 WASHER
69 10L0091 Pipe as
70 10L0010 Pipe as
71 10L0012 Pipe as
72 10L0009 Pipe as
73 06K0138 Hose as
74 84A1866 Plug
75 19A7169 Clamp
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
