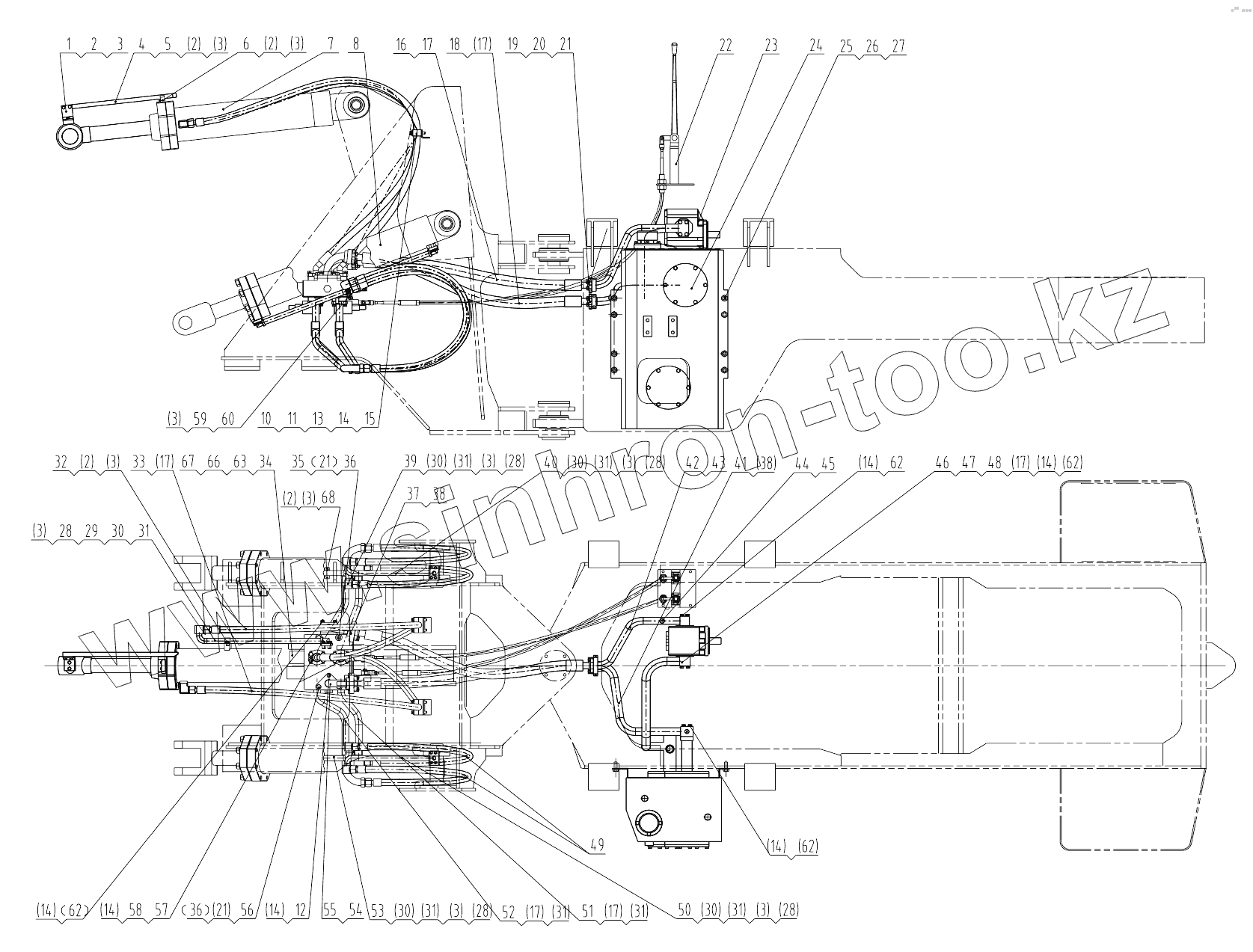

Каталог запасных частей к технике: LiuGong CLG-836. 11M0001 011 HYDRAULIC SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
4
5
6
7
8
10
11
12
13
14
14
14
14
14
14
14
15
16
17
17
17
17
17
17
18
19
20
21
21
21
22
23
24
25
26
27
28
28
28
28
28
29
30
30
30
30
30
31
31
31
31
31
31
31
32
33
34
35
36
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
62
62
62
62
63
66
67
68
Позиция на иллюстрации Заводской номер детали Название детали
1 22A0344 Support
2 00B0075 BOLT
3 06B0348 WASHER
4 64H0004 Indicating rod
5 64H0012 Indicating rod
6 20A0154 Pointer
7 10K0002 Tilting cylinder
8 10K0001 Boom cylinder
10 12H0035 Plate
11 81H0005 Clamp
12 00B0012 BOLT
13 01B0083 Болт
14 06B0347 WASHER
15 34H0012 Bushing
16 07K0002 Hose as
17 12B0287 Кольцо круглого сечения
18 07K0001 Hose as
19 72A0010 Фланец
20 00B0035 Болт
21 06B0349 WASHER
22 24K0006 Control lever as
23 11K0006 Gear pump
24 21K0001 Hydraulic oil tank
25 00B0025 Болт
26 06B0350 WASHER
27 06B0009 Шайба
28 04B0049 Болт
29 10L0017 Pipe as
30 12B0114 Кольцо круглого сечения
31 12B0021 Кольцо круглого сечения
32 15B0064 Хомут
33 06K0004 Hose as
34 12K0008 Control valve
35 01B0206 Болт
36 03B0003 Гайка
37 10L0005 Pipe as
38 12B0076 O-RING
39 10L0010 Pipe as
40 10L0009 Pipe as
41 10L0006 Pipe as
42 10D4193 Tube as
43 12B0251 Кольцо круглого сечения
44 03B0093 Пробка
45 12B0351 Кольцо круглого сечения
46 10L0008 Pipe as
47 30H0002 Suction hose
48 15B0011 Clamp
49 06K0006 Hose as
50 10L0011 Pipe as
51 10L0013 Pipe as
52 10L0014 Pipe as
53 10L0012 Pipe as
54 10L0004 Pipe as
55 12B0302 Кольцо круглого сечения
56 00B0115 BOLT
57 72A0035 Фланец
58 00B0019 Болт
59 02J0001 Stud bolt
60 03B0021 NUT
62 01B0100 Болт
63 12C2371 Relief valve
66 12C2372 Relief valve
67 12C2933 Relief valve
68 19A7169 Clamp
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
