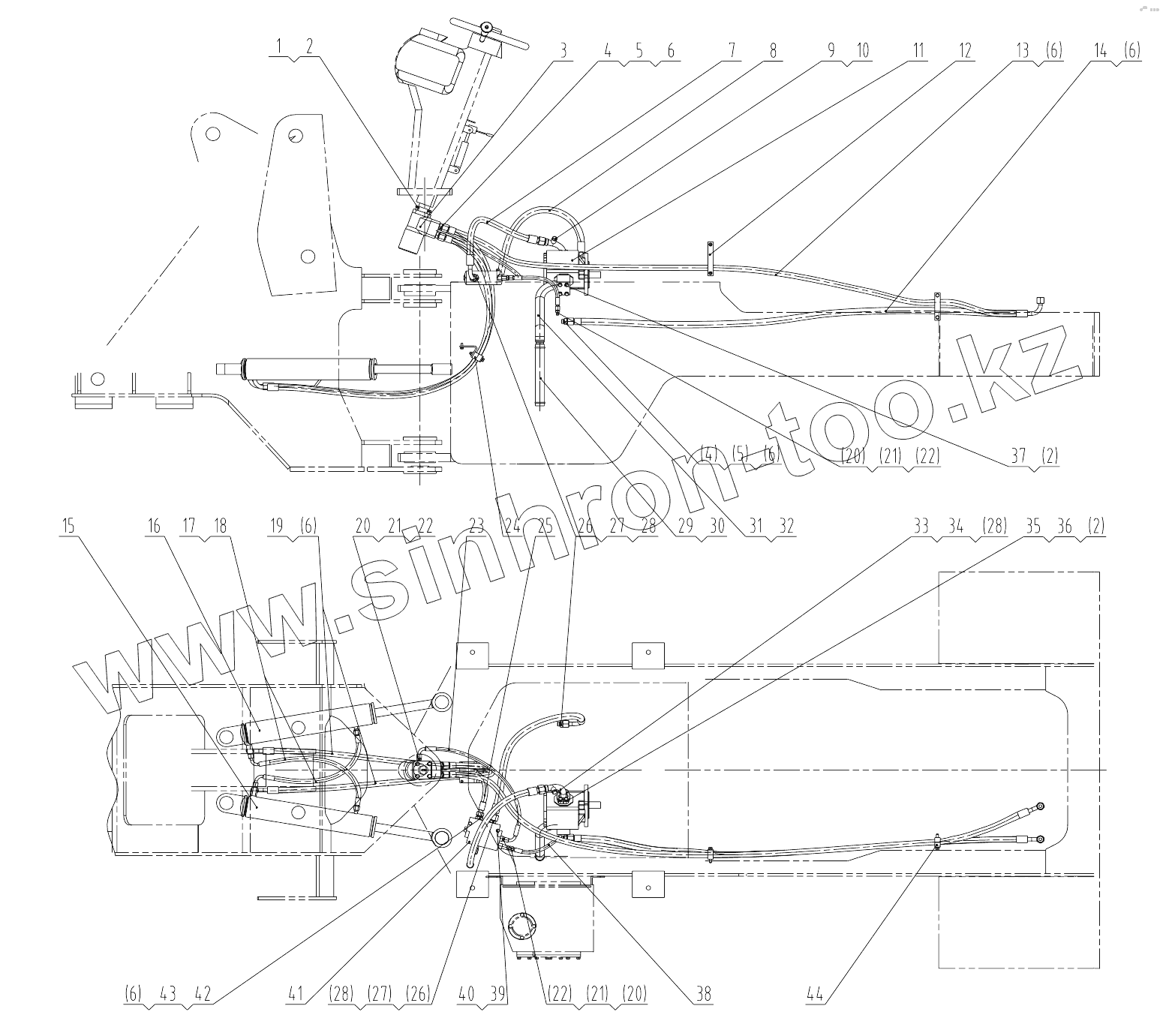

Каталог запасных частей к технике: LiuGong CLG-836. 10M0001 008 STRG HYDRAULIC SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
4
4
5
5
6
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
20
20
21
21
21
22
22
22
23
24
25
26
26
27
27
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
1 00B0012 BOLT
2 06B0002 Шайба
3 12C2656 Metering pump
4 00A0217 Шланг
5 12B0291 Кольцо круглого сечения
6 12B0370 Кольцо круглого сечения
7 06K0057 Hose as
8 06K0055 Hose as
9 03B0093 Пробка
10 12B0351 Кольцо круглого сечения
11 11K0006 Gear pump
12 09K0008 Clamp
13 06K0010 Hose as
14 06K0011 Hose as
15 10K0027 Steering cylinder-lh
16 10K0028 Steering cylinder-rh
17 06K0007 Hose as
18 12B0285 Кольцо круглого сечения
19 06K0008 Hose as
20 00H0065 Connector
21 12B0380 Кольцо круглого сечения
22 12B0284 Кольцо круглого сечения
23 05K0005 Hose as
24 09K0003 Clamp
25 06K0062 Hose as
26 00H0066 Connector
27 12B0379 Кольцо круглого сечения
28 12B0021 Кольцо круглого сечения
29 30H0002 Suction hose
30 15B0011 Clamp
31 10D2484 Pipe as
32 12B0287 Кольцо круглого сечения
33 10L0003 Pipe as
34 12B0251 Кольцо круглого сечения
35 72A0027 Планка нажимная
36 00B0019 Болт
37 01B0100 Болт
38 05K0017 Hose as
39 00B0191 BOLT
40 06B0006 Шайба
41 12K0007 Priority valve
42 00H0067 Connector
43 12B0339 Кольцо круглого сечения
44 09K0009 Clamp
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
