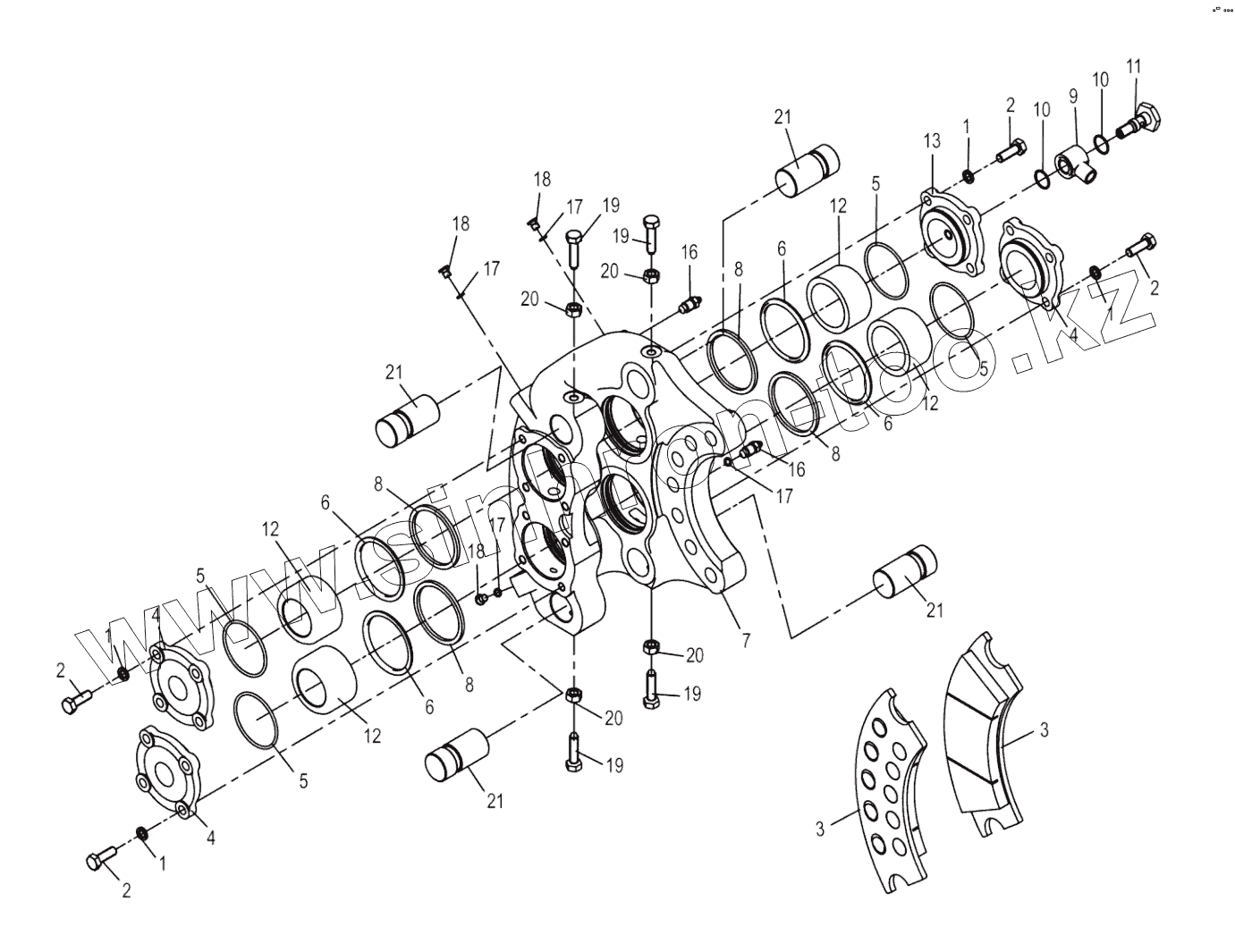

Каталог запасных частей к технике: LiuGong CLG-835H. 45C0474X1T0_000_00 CLAMP AS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
3
3
3
3
3
4
4
4
5
5
5
5
6
6
6
6
7
8
8
8
8
9
10
10
11
12
12
12
12
13
16
16
17
17
17
17
18
18
18
19
19
19
19
20
20
20
20
21
21
21
21
Позиция на иллюстрации Заводской номер детали Название детали
1 06B0002 Шайба
2 00B0019 Болт
3 35C1283 Friction lining
3 35C0025P01 Friction lining as
3 35C0025P02 Friction lining as
3 35C0025P03 Friction lining as
4 53A0043 Крышка цилиндра верхняя
5 12B0481 O-RING
6 13B1147 Dust ring
7 71A1094 Clamp
8 13B0108 Кольцо уплотнительное
9 00A1965 Connector
10 12B0245 O-RING
11 00A0356 Болт
12 50A0735 Piston
13 53A0042 Крышка цилиндра нижняя
16 00A6103 Deflating valve
17 12B1875 O-ring
18 03B0066 Заглушка
19 04B0027 Винт стопорный
20 03B0053 NUT
21 61A0045 Палец
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
