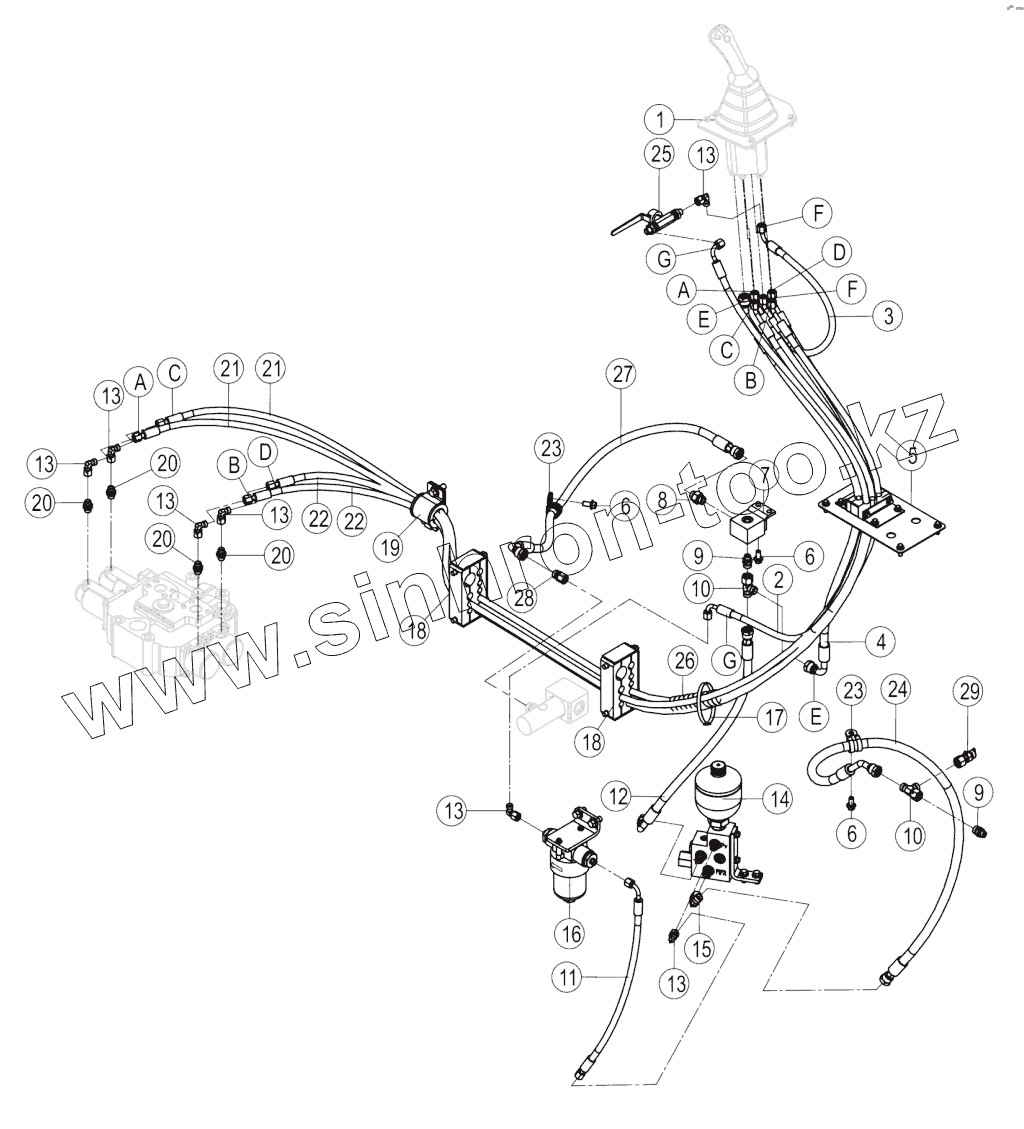

Каталог запасных частей к технике: LiuGong CLG-835H. 00C6295_000_00 PILOT LINES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
7
8
9
9
10
10
11
12
13
13
13
13
13
13
13
14
15
16
17
18
18
19
20
20
20
20
21
21
22
22
23
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 12C5466 Pilot valve mounting as
2 05C7017 Hose as
3 05C6682 Hose as
4 05C8341 Hose as
5 09C2161 Clamp
6 01B1277 Bolt
7 15D1397 Block
8 30C0350 Connector
9 30C0224 Connector
10 32C0122 Tee
11 05C7254 Hose as
12 05C8463 Hose as
13 31C0326 Elbow
14 12C6666 Pilot oil supply valve as
15 31C0102 Elbow
16 53C1353 Secondary filter as
17 37B0010 Соединения блокировочного кабеля
18 09C1790 Clamp
19 09C0466 Snap ring
20 30C0232 Connector
21 05C7753 Hose as
22 05C7751 Hose as
23 09C1746 Clamp
24 66C8073 Hose as
25 12C4040 Shut-off valve
26 Jacket Jacket
27 05C8467 Hose as
28 30C2624 Connector
29 30C3279 Joint
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
