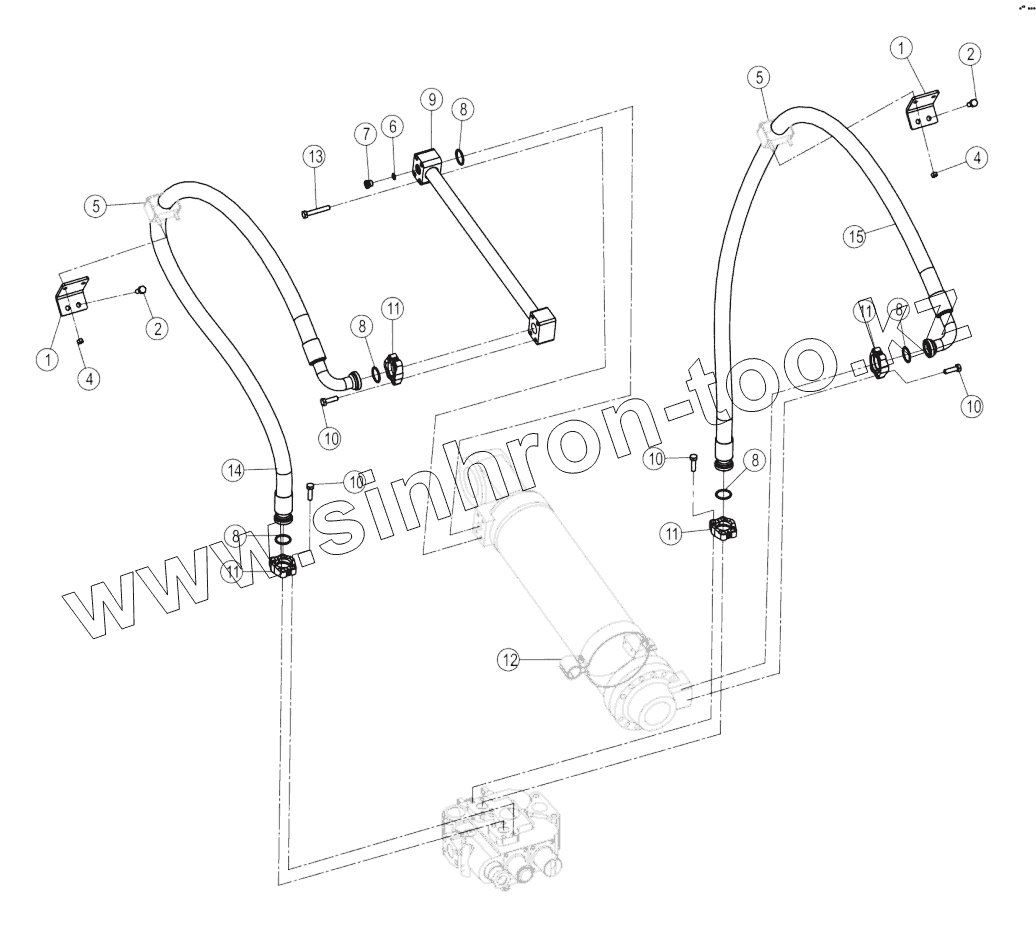

Каталог запасных частей к технике: LiuGong CLG-835H. 00C4007_001_00 TILTING CYLINDER LINES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
4
4
5
5
6
7
8
8
8
8
8
9
10
10
10
10
11
11
11
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 29A9241 Plate
2 01B1279 Bolt
4 03B2081 Nut
5 09C1814 Clamp
6 12B1725 O-ring
7 Plug Plug
8 12B0294 O-RING
9 09D2848 Tube as
10 04B0116 SCREW
11 72A0628 Plate
12 09C1844 Clamp
13 01B1365 Bolt
14 07C6905TS Snap ring
15 07C6904TS Snap ring
