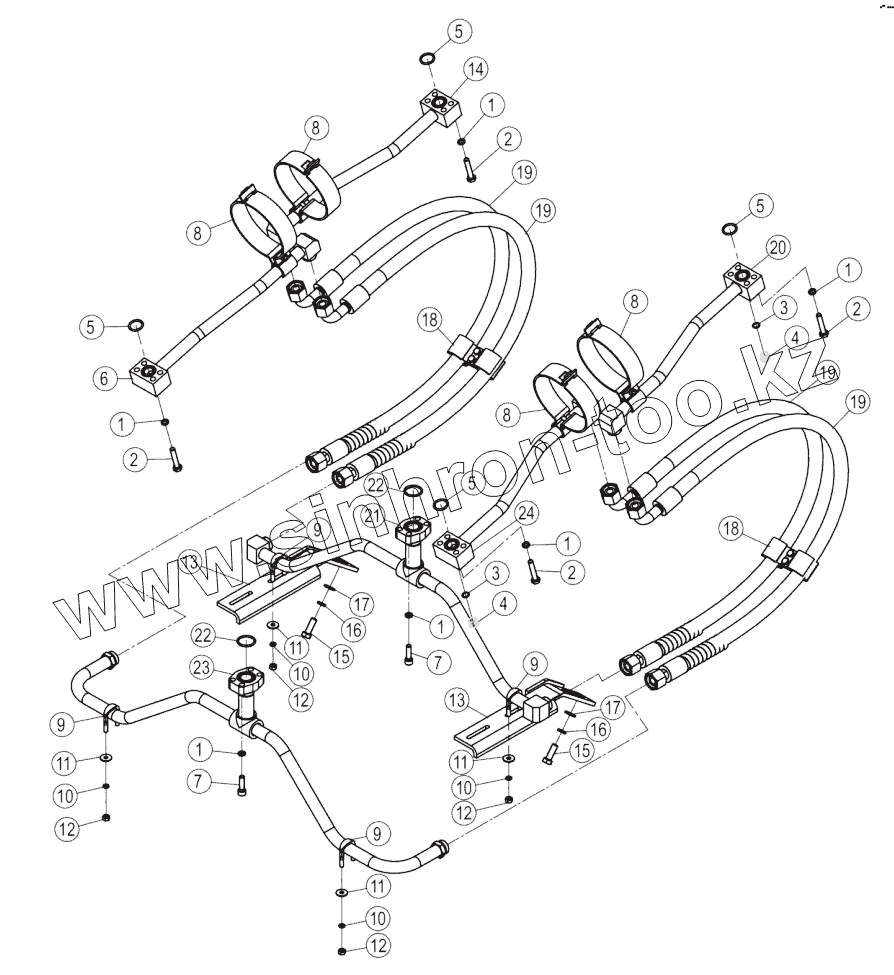

Каталог запасных частей к технике: LiuGong CLG-835H. 00C4006_000_00 BOOM CYLINDER LINES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
2
2
2
2
2
3
3
4
4
5
5
5
5
5
6
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
12
12
12
13
13
14
15
15
15
16
16
17
17
18
18
19
19
19
19
20
21
22
22
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 06B0002 Шайба
2 01B1363 Bolt
2 00B0064 Болт
3 12B1725 O-ring
4 Plug Plug
5 12B1695 O-ring
5 12B0444 Кольцо круглого сечения
6 09D3190 Tube as
7 00B0084 Винт
7 04B0116 SCREW
8 09C1822 Clamp
9 60A4469 U-clamp
10 06B0006 Шайба
11 06B0086 WASHER
12 03B2081 Nut
12 03B0021 NUT
13 01D2418 Bracket
14 09D2954 Tube as
15 00B0035 Болт
15 01B1283 Bolt
16 06B0008 Шайба
17 06B0667 WASHER
18 09C0647 Clamp
19 66C4037TS Snap ring
20 09D2844 Tube as
21 09D2840 Tube as
22 12B0294 O-RING
22 12B0445 Кольцо круглого сечения
23 09D2841 Tube as
24 09D2845 Tube as
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
