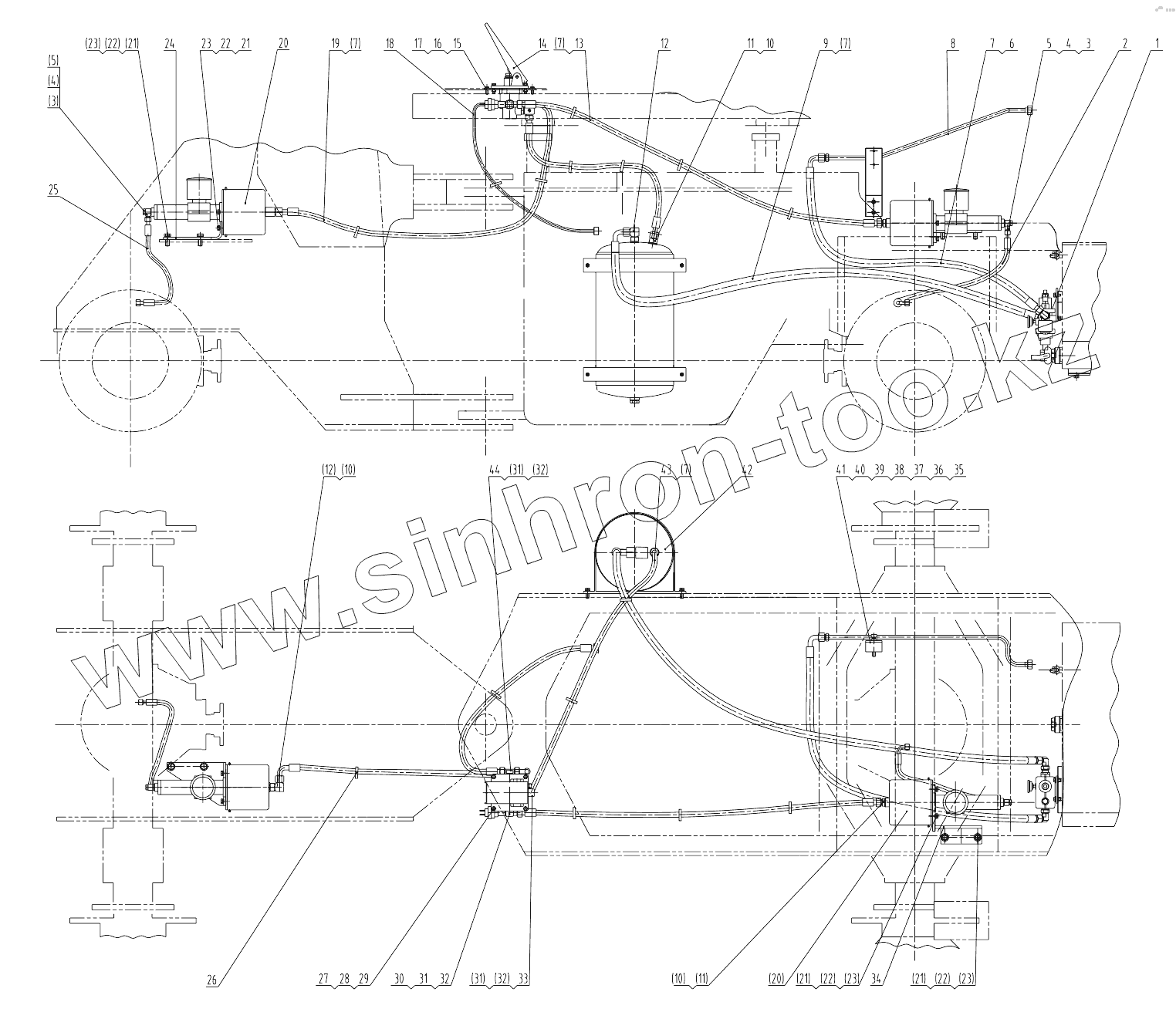

Каталог запасных частей к технике: LiuGong CLG-835. 20E0512 000 SERVICE BRAKE SYSTEM
1
2
3
3
4
4
5
5
6
7
7
7
7
7
8
9
10
10
10
11
11
12
12
13
14
15
16
17
18
19
20
20
21
21
21
21
22
22
22
22
23
23
23
23
24
25
26
27
28
29
30
31
31
31
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13C0584 | COMBINATION VALVE | |
| 2 | 05C0150 | HOSE | |
| 3 | 01B0244 | Bolt | |
| 4 | 12B0356 | Кольцо круглого сечения | |
| 5 | 03A0067 | Connector | |
| 6 | 66C0953 | HOSE AS | |
| 7 | 06B0117 | Шайба | |
| 8 | 02C0221 | TUBE AS | |
| 9 | 66C0954 | HOSE AS | |
| 10 | 06B0053 | WASHER | |
| 11 | 00A0050 | Штуцер | |
| 12 | 31C0522 | Elbow | |
| 13 | 04C0077 | HOSE | |
| 14 | 13C0004 | Пневмоклапан в сборе | |
| 15 | 11A0505 | Пластина | |
| 16 | 00B0005 | BOLT | |
| 17 | 06B0002 | Шайба | |
| 18 | 03C0054 | NYLON HOSE | |
| 19 | 04C0171 | HOSE AS | |
| 20 | 13C0067 | Усилитель в сборе | |
| 21 | 00B0038 | Болт | |
| 22 | 06B0013 | Шайба | |
| 23 | 06B0009 | Шайба | |
| 24 | 23A1073 | BRACKET | |
| 25 | 05C0091 | HOSE | |
| 26 | 37B0004 | Хомут | |
| 27 | 06B0006 | Шайба | |
| 28 | 00B0020 | BOLT | |
| 29 | 03B0021 | NUT | |
| 30 | 02A0261 | Tee | |
| 31 | 12B0242 | O-RING | |
| 32 | 03B0215 | Гайка | |
| 33 | 15D0159 | Шов | |
| 34 | 00D0449 | Скоба | |
| 35 | 06B0024 | WASHER | |
| 36 | 20A1514 | CLAMP | |
| 37 | 06B0003 | Шайба | |
| 38 | 00B0021 | BOLT | |
| 39 | 22A5104 | MOUNTING PLATE | |
| 40 | 06B0008 | Шайба | |
| 41 | 00B0011 | Болт | |
| 42 | 13C0054 | AIR RESERVOIR AS | |
| 43 | 04C0080 | HOSE | |
| 44 | 02A0182 | Tee |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
