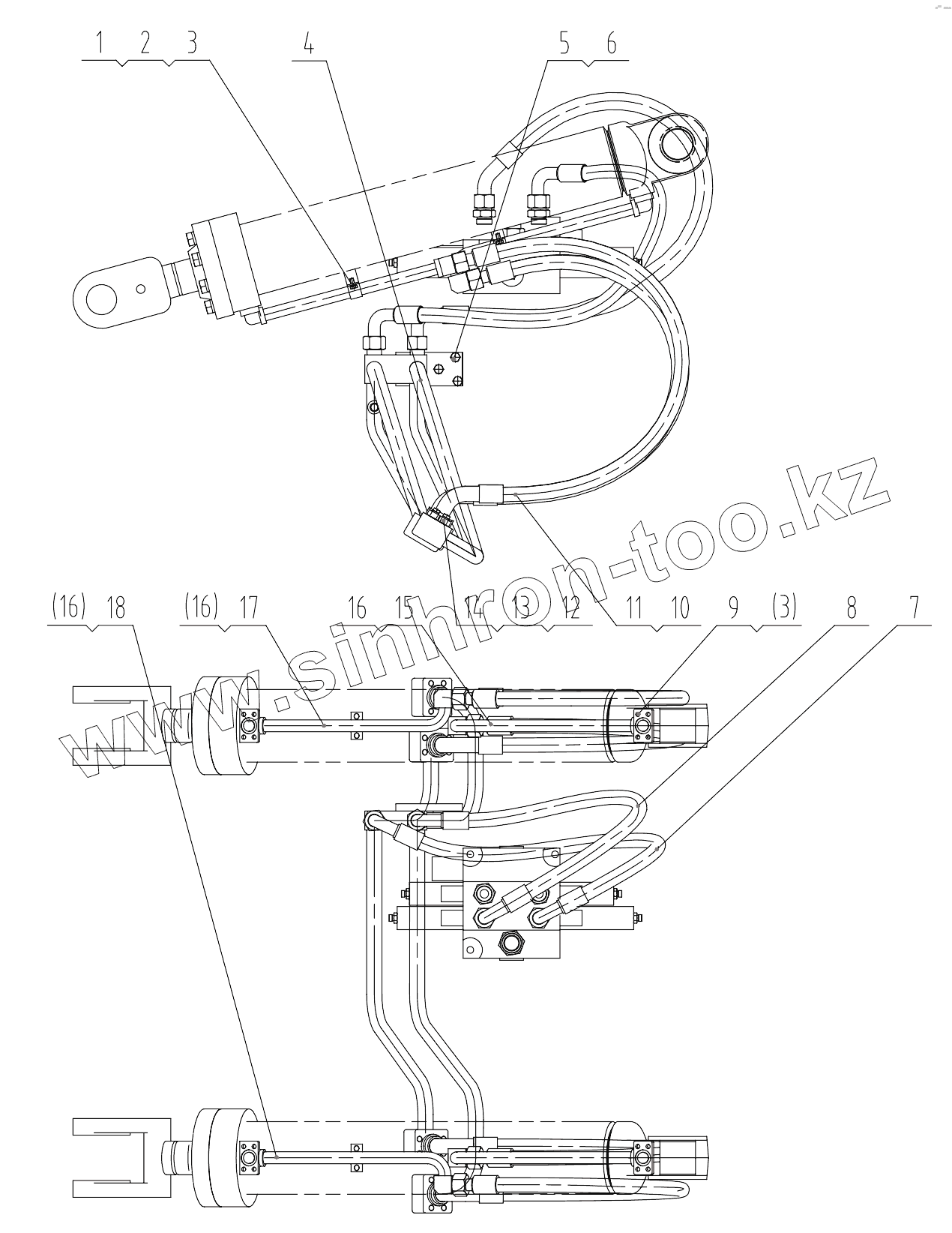

Каталог запасных частей к технике: LiuGong CLG-835. 00C1736 001 BOOM CYLINDER LINES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 15B0064 Хомут
2 00B0007 Болт
3 06B0006 Шайба
4 10D6087 TUBE AS
5 00B0017 BOLT
6 06B0008 Шайба
7 06C4195 HOSE AS
8 06C4194 HOSE AS
9 04B0174 Винт
10 12B0181 O-RING
11 06C7137 HOSE AS
12 00B0019 Болт
13 06B0002 Шайба
14 72A0627 Plate
15 10D6083 TUBE AS
16 12B0114 Кольцо круглого сечения
17 10D6085 TUBE AS
18 10D6084 TUBE AS
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
