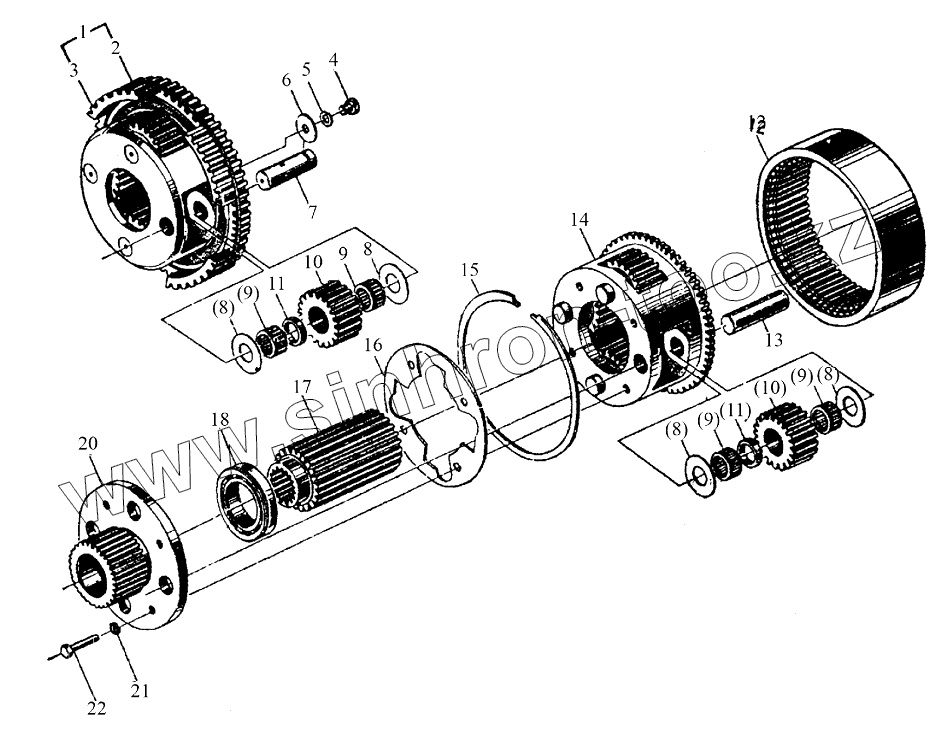

Каталог запасных частей к технике: LiuGong CLG-835. Водило планетарного ряда заднего хода в сборе

Тип техники

Марка

Модель

Схема

1

4

5

6

7

8

8

8

8

9

9

9

9

10

10

11

11

12

13

14

15

16

17

18

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	62А0007		Водило планетарного ряда заднего хода
4	00В0026		Болт
5	06В0006		Шайба
6	57А0022		Шайба
7	60А0034		Шпиндель планетарный
8	57А0021		Шайба
9	20В0015		Иголка
10	41А0014		Колесо зубчатое планетарное
11	55А0064		Проставка
12	41А0010		Колесо зубчатое кольцевое заднего хода
13	60А0035		Шпиндель планетарный
14	41А0012		Водило планетарного ряда низких скоростей
15	76А0009		Кольцо упорное
16	56А0029		Пластина стопорная
17	41А0009		Шестерня
18	21В0023		Шарикоподшипник
20	62А0008		Звено соединительное зажимное
21	06В0002		Шайба стопорная
22	00В0079		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
