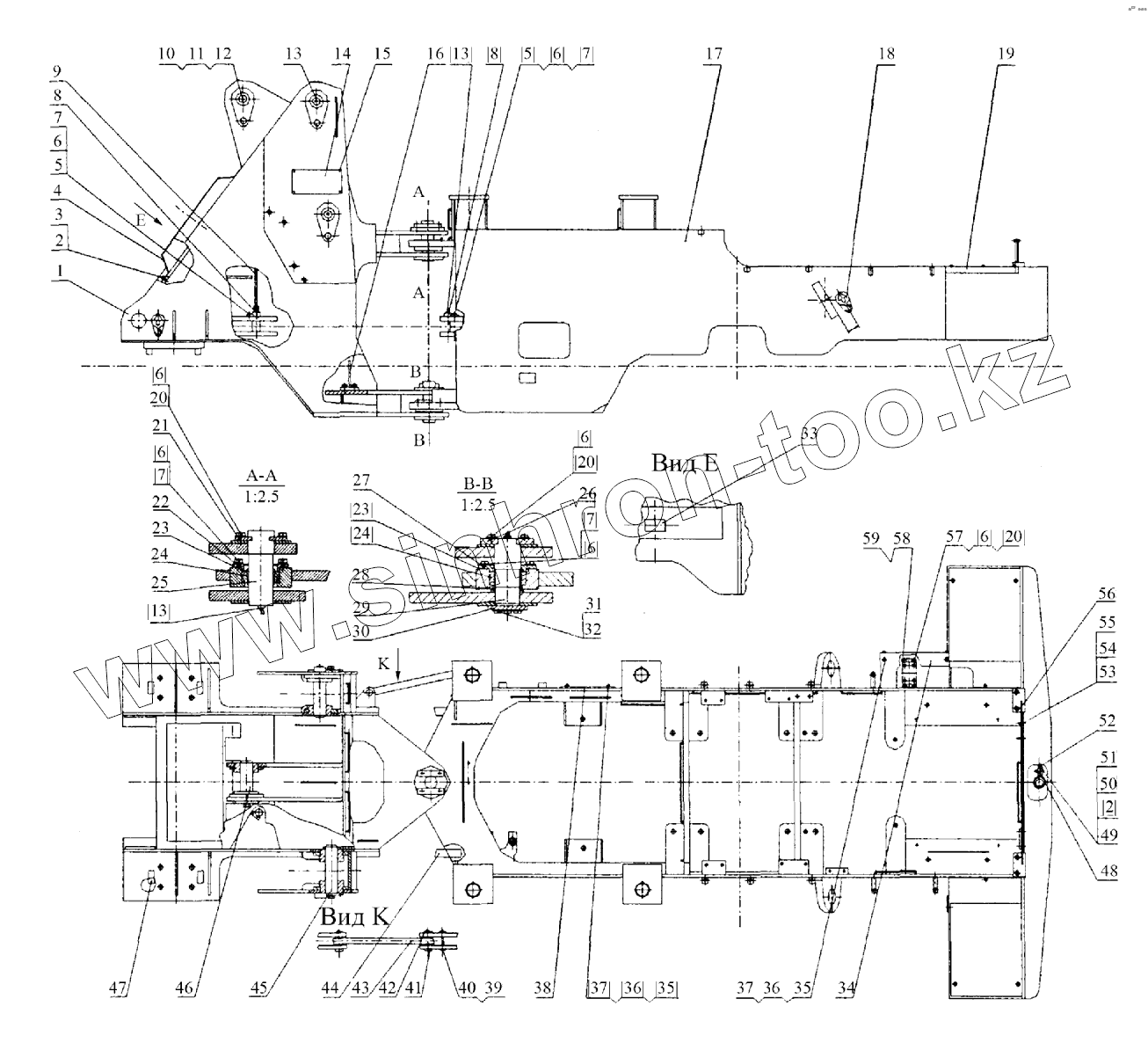

Каталог запасных частей к технике: LiuGong CLG-835. 30E0050 Рама

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

5

6

6

6

6

6

6

6

7

7

7

7

8

8

9

10

11

12

13

13

13

14

15

16

17

18

19

20

20

20

21

22

23

23

24

24

25

26

27

28

29

30

31

32

33

34

35

35

36

36

37

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

Позиция на иллюстрации	Заводской номер детали		Название детали
1	30D0111		Рама
2	06В0002		Шайба стопорная
3	00В0005		Болт
4	43D0051		Крышка
5	14А0126		Пластина
6	06В0008		Шайба
7	00В0011		Болт
8	60А0068		Палец
9	00С0147		Трубка
10	06В0019		Шайба
11	00В0055		Болт
12	06В0016		Шайба
13	10В0015		Фитинг
14	74А0002		Торговая марка
15	09В0009		Заклёпка
16	02D0212		Опора промежуточная
17	30D0096		Рама
18	74А0083		Торговая марка
19	34С0152		Ящик
20	00В0017		Болт
21	14А0161		Пластина
22	53А0057		Крышка
23	57А0053		Шайба
24	25В0004		Подшипник
25	60А0186		Палец
26	14А0152		Пластина
27	53А0056		Крышка
28	56А0060		Шайба
29	60А0078		Палец
30	56А0061		Пластина
31	06В0013		Шайба
32	00В0120		Болт
33	74А000З		Торговая марка
34	21А0914		Пластина
35	01В0075		Болт
36	06В0005		Шайба
37	06В0006		Шайба
38	10А0605		Пластина
39	60А0178		Палец
40	08В0005		Палец
41	60А0160		Палец
42	08В0017		Палец
43	17А0243		Линкер
44	18А0210		Пластина
45	11D0084		Палец
46	11D0085		Палец
47	17А0244		Пластина
48	11D0083		Палец
49	01В0034		Болт
50	0ЗВ0053		Гайка
51	55А0028		Шайба
52	14А0027		Пластина
53	00В0335		Болт
54	06В0017		Шайба
55	06В0066		Шайба
56	82А0140		Стержень
57	06В0007		Шайба
58	23A1175		Рама
59	74A0258		Торговая марка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
