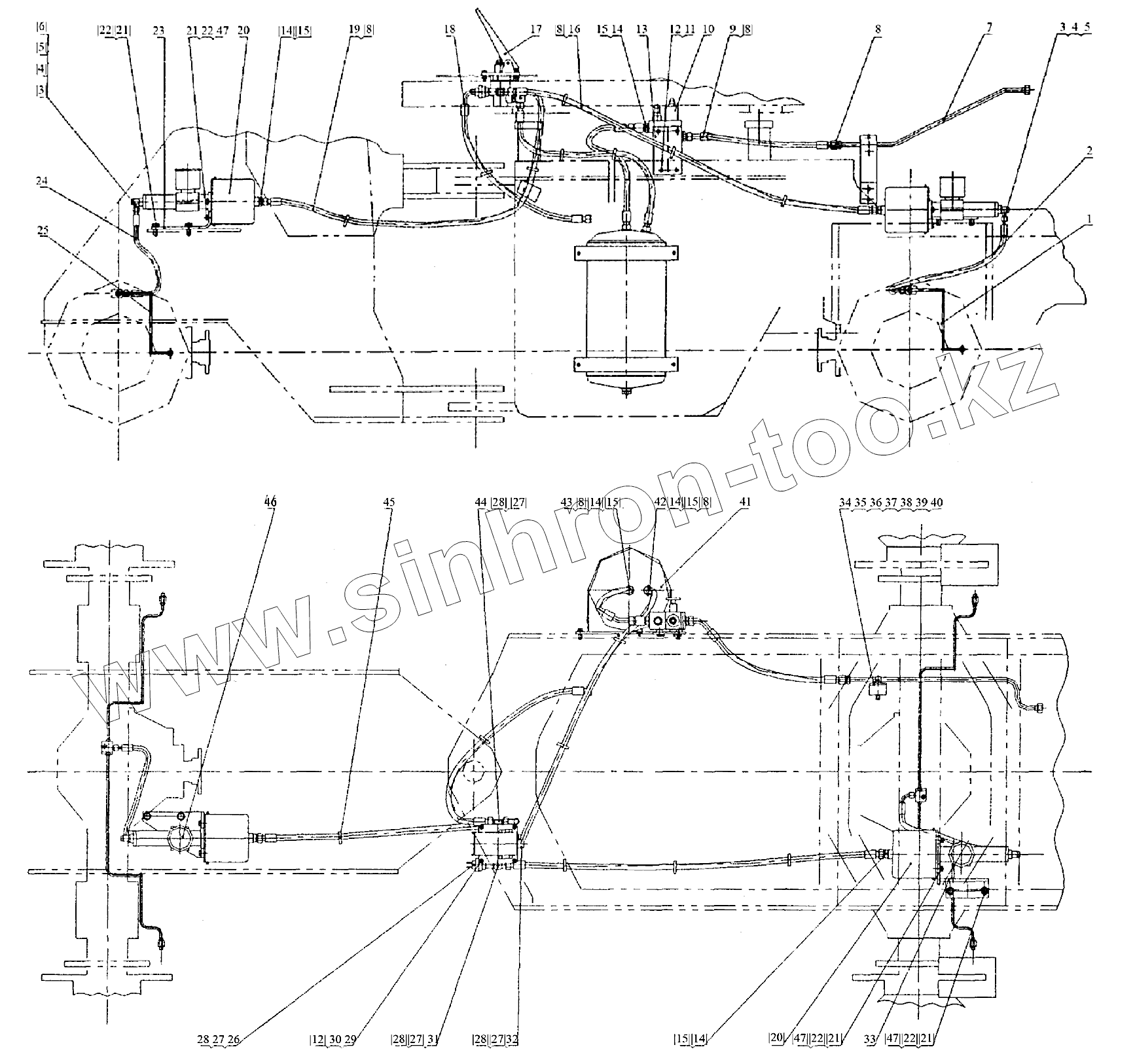

Каталог запасных частей к технике: LiuGong CLG-835. 20E0057 Тормозная система
1
2
3
3
4
4
5
5
7
8
8
8
8
8
8
9
10
11
12
12
13
14
14
14
14
14
15
15
15
15
15
16
17
18
19
20
20
21
21
21
21
22
22
22
22
23
24
25
26
27
27
27
27
28
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00С0019 | Трубка в сборе | |
| 2 | 05С0150 | Шланг | |
| 3 | 01В0244 | Болт | |
| 4 | 12В0067 | Шайба | |
| 5 | 0ЗА0067 | Соединитель | |
| 7 | 02С0221 | Трубка | |
| 8 | 81А0009 | Сальник | |
| 9 | 04С0073 | Шланг | |
| 10 | 13С0026 | Клапан в сборе | |
| 11 | 00В0075 | Болт | |
| 12 | 06В0006 | Шайба | |
| 13 | 12А0346 | Скоба | |
| 14 | 00А0050 | Соединитель | |
| 15 | 82А0028 | Сальник | |
| 16 | 04С0077 | Шланг | |
| 17 | 13С0004 | Клапан в сборе | |
| 18 | 0ЗС0054 | Шланг | |
| 19 | 04С0079 | Шланг | |
| 20 | 13С0075 | Узел цилиндра | |
| 21 | 00В0038 | Болт | |
| 22 | 06В0013 | Шайба | |
| 23 | 23А1073 | Скоба | |
| 24 | 05С0091 | Шланг | |
| 25 | 00С0168 | Трубка в сборе | |
| 26 | 34В0010 | Выключатель давления | |
| 27 | 0ЗВ0215 | Гайка стопорная | |
| 28 | 12В0242 | Кольцо круглого сечения | |
| 29 | 00В0020 | Болт | |
| 30 | 0ЗВ0021 | Гайка | |
| 31 | 02А0090 | Шов | |
| 32 | 15D0159 | Шов | |
| 33 | 00D0449 | Скоба | |
| 34 | 20А1514 | Хомут | |
| 35 | 06В000З | Шайба | |
| 36 | 00В0021 | Болт | |
| 37 | 22А0288 | Скоба | |
| 38 | 06В0008 | Шайба | |
| 39 | 00В0011 | Болт | |
| 40 | 06В0024 | Сальник | |
| 41 | 13С0054 | Резервуар в сборе | |
| 42 | 04С0080 | Шланг | |
| 43 | 04С0076 | Шланг | |
| 44 | 02А0182 | Шов | |
| 45 | 37В0004 | Соединения блокировочного кабеля | |
| 46 | 41В0008 | Жидкость тормозная | |
| 47 | 06В0009 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
