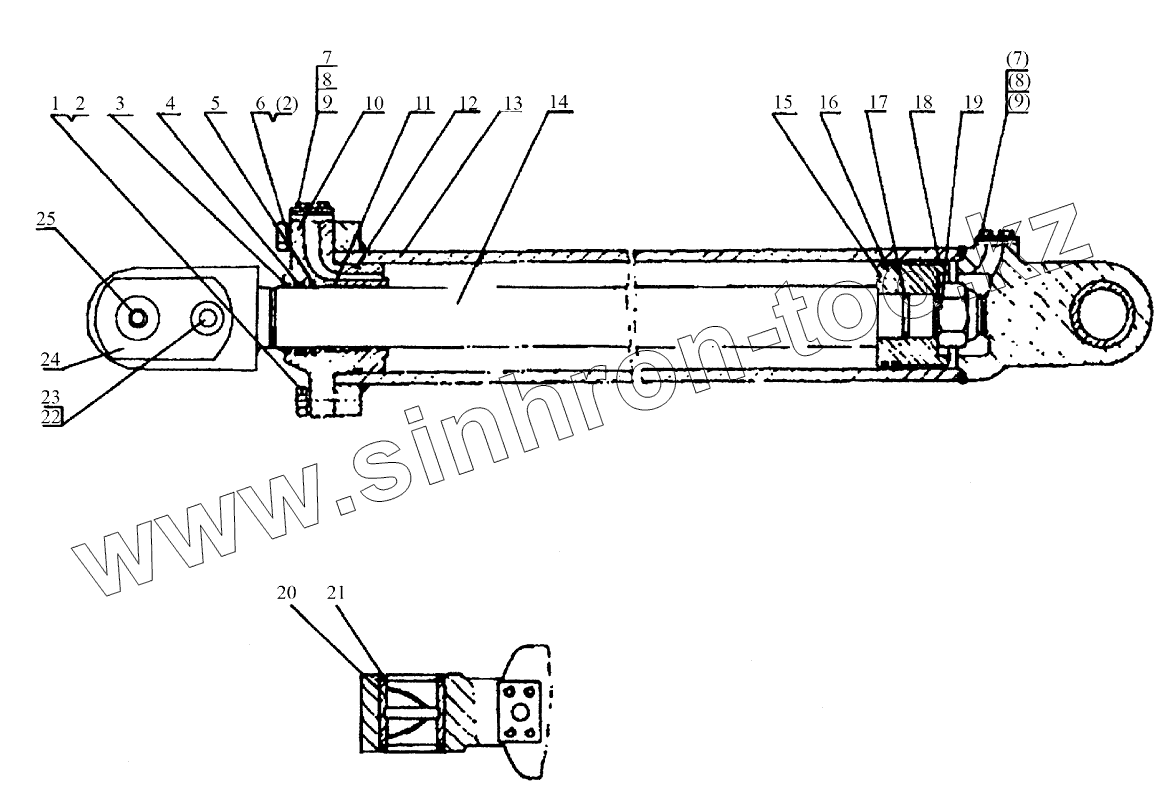

Каталог запасных частей к технике: LiuGong CLG-835. 10С0056 Гидроцилиндр подъёма

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

7

8

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	01В0233		Болт
2	06В0014		Шайба
3	34С0113		Прокладка
4	13В0126		Прокладка
5	34С00З0		Прокладка
6	01В0307		Болт
7	00В0075		Болт
8	81А000З		Прокладка
9	11А000З		Крышка
10	53А0192		Крышка гидроцилиндра
11	80А0110		Кольцо опорное
12	12В0107		Кольцо круглого сечения
13	13D0088		Гидроцилиндр в сборе
14	14D0028		Шток в сборе
15	50А0047		Поршень
16	34С0032		Прокладка
17	12В0048		Кольцо круглого сечения
18	80А0111		Опорное кольцо
19	0ЗВ0189		Гайка
20	55А0404		Втулка
21	35С0013		Прокладка
22	00В0183		Болт
23	11D0016		Палец в сборе
24	56А0050		Втулка
25	10В0014		Ниппель

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
