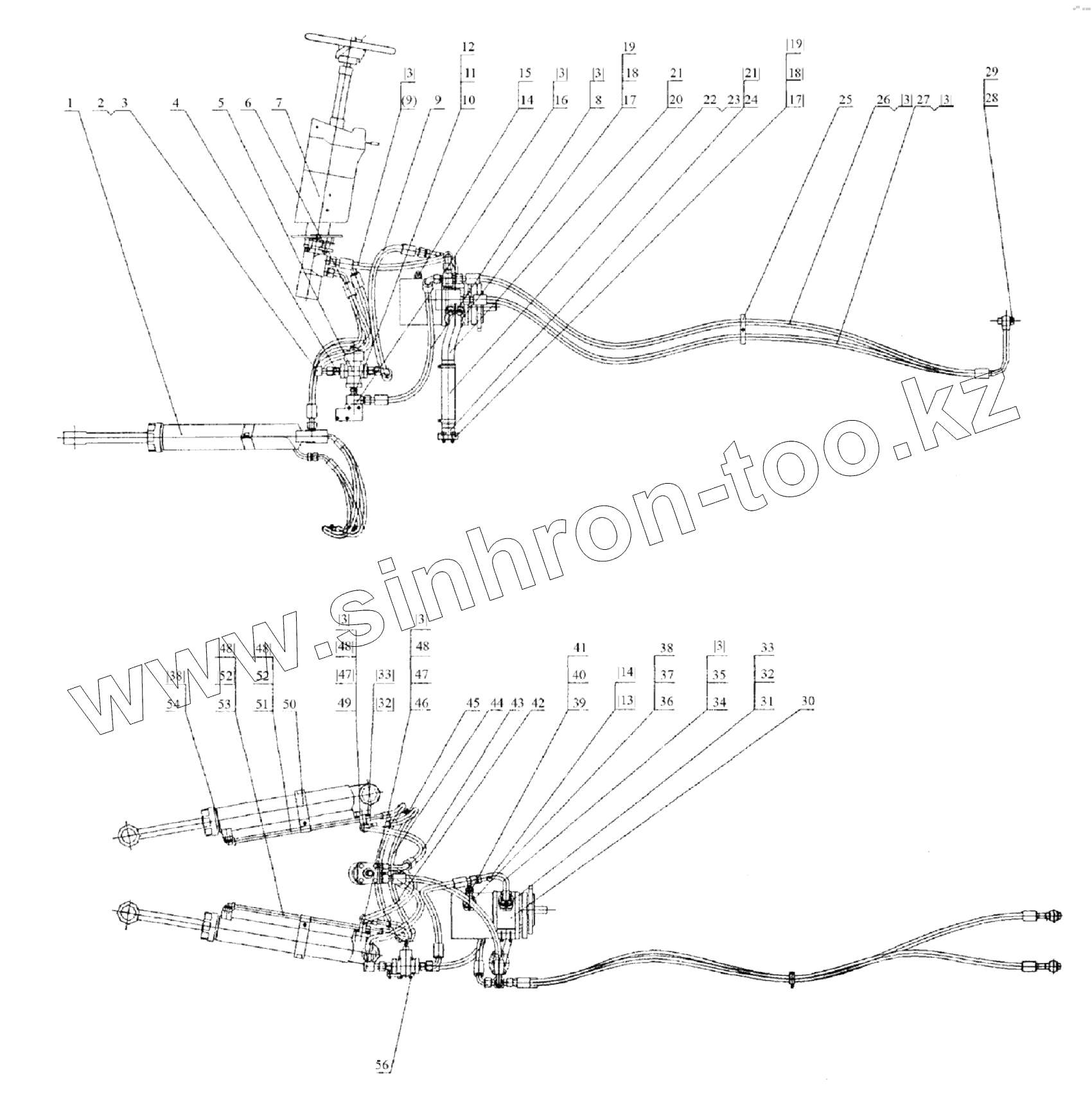

Каталог запасных частей к технике: LiuGong CLG-835. 10E0046 Система рулевого управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
3
3
3
3
4
5
6
7
8
9
9
10
11
12
13
14
14
15
16
17
17
18
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
47
48
48
48
48
49
50
51
52
52
53
54
56
Позиция на иллюстрации Заводской номер детали Название детали
1 10С0055 Цилиндр управления поворотами
2 31С0052 Соединитель
3 12В0067 Шайба
4 00А0437 Соединитель
5 12С0086 Клапан редукционный
6 06С0378 Шланг
7 44С0047 Передача рулевая
8 06С0379 Шланг
9 06С0380 Шланг
10 00А0436 Соединитель
11 0ЗВ0183 Гайка
12 06В0051 Шайба
13 12В0043 Кольцо круглого сечения
14 0ЗВ0093 Пробка
15 12В0199 Кольцо круглого сечения
16 15D0175 Соединитель
17 72А000З Фланец
18 00В0035 Болт
19 06В0008 Шайба
20 10D0586 Трубка
21 12В0019 Кольцо круглого сечения
22 34С0009 Шланг
23 15В0017 Хомут
24 15D0088 Соединитель
25 09С0073 Хомут
26 06С0382 Шланг
27 06С0383 Шланг
28 00А0114 Соединитель
29 06В0189 Шайба
30 11С0038 Насос
31 72А0027 Фланец
32 00В0019 Болт
33 06В0002 Шайба стопорная
34 10D0649 Трубка
35 12В0015 Кольцо круглого сечения
36 54А0071 Фланец
37 00В0020 Болт
38 06В0006 Шайба
39 15D0051 Соединитель
40 12В0231 Кольцо круглого сечения
41 12В0049 Кольцо круглого сечения
42 06С0384 Шланг
43 06С0385 Шланг
44 06С0284 Шланг
45 09С0061 Хомут
46 15D0112 Соединитель
47 12В0113 Кольцо круглого сечения
48 12В0109 Кольцо круглого сечения
49 15D0111 Соединитель
50 09С0062 Хомут
51 10D0456 Соединитель
52 12В0066 Кольцо круглого сечения
53 10D0457 Соединитель
54 04В0049 Болт
56 01В00ЗЗ Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
