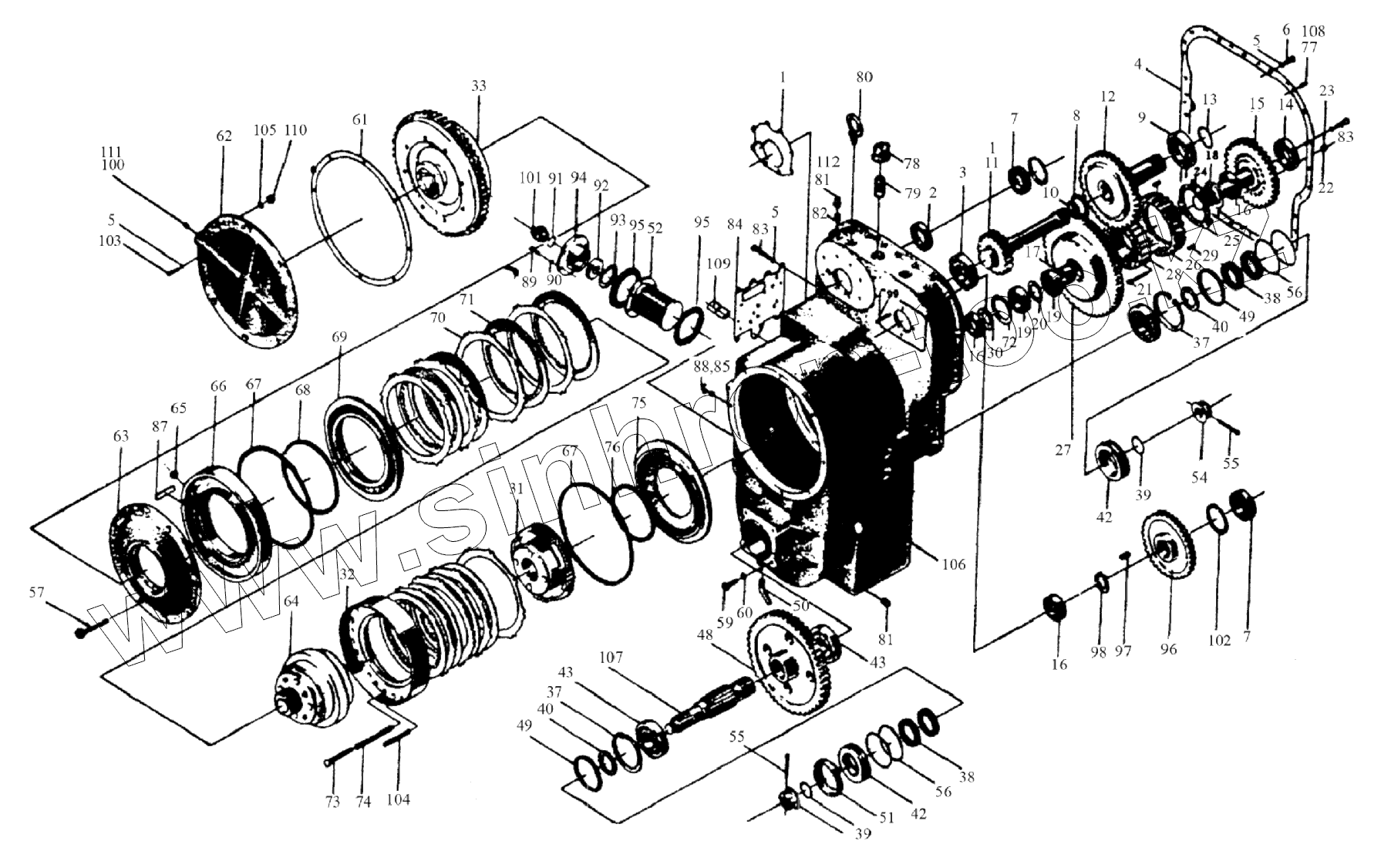

Каталог запасных частей к технике: LiuGong CLG-835. 05E0035 Коробка передач (трансмиссия) (BS305)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
5
5
6
7
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
37
37
38
38
39
39
40
40
42
42
43
43
48
49
49
50
51
52
54
55
55
56
56
57
59
60
61
62
63
64
65
66
67
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
81
82
83
83
84
85
87
88
89
90
91
92
93
94
95
95
96
97
98
100
101
102
103
104
105
106
107
108
109
110
111
112
Позиция на иллюстрации Заводской номер детали Название детали
1 80A0013 Сальник
2 21B0005 Шарикоподшипник
3 21B0006 Шарикоподшипник
4 80A0014 Сальник
5 06B0002 Шайба
6 00B0002 Болт
7 21B0023 Шарикоподшипник
8 26B0002 Шарикоподшипник
9 21B0007 Шарикоподшипник
10 80A0015 Уплотнение кольцевое
11 40A0004 1-ая ведущая шестерня турбины
12 40A0005 2-ая ведущая шестерня турбины
13 80A0016 Уплотнение кольцевое
14 21B0011 Шарикоподшипник
15 44A0002 Вал входной средний
16 21B0013 Шарикоподшипник
17 55A0058 Проставка
18 07B0023 Кольцо упорное
19 21B0001 Шарикоподшипник
20 55A0059 Проставка
21 61A0034 Болт
22 03B0163 Гайка
23 08B0008 Шплинт
24 75A0011 Пружина
25 53A0031 Пластина стопорная
26 56A0034 Кольцо упорное
27 41A0016 1-ая ведомая шестерня турбины
28 47A0013 Кулачок зажимной
29 60A0044 Ролик
30 55A0060 Проставка
31 Водило Водило планетарного ряда заднего хода в сборе
32 55A0065 Анкер зажимной
33 62A0008 Передача зубчатая высоких скоростей в сборе
37 07B0009 Кольцо упорное
38 13B0003 Прокладка
39 12B0033 Кольцо круглого сечения
40 55A0061 Проставка
42 80A0017 Гнездо под прокладку
43 21B0008 Шарикоподшипник
48 41A0044 Шестерня выходного вала
49 56A0027 Шайба
50 01A0014 Труба дренажная
51 53A0027 Маслосборник
52 53C0027 Фильтр
54 03B0050 Сальник
55 08B0032 Шплинт
56 12B0034 Кольцо круглого сечения
57 00B0121 Болт
58 06B0008 Шайба
59 00B0025 Болт
60 06B0013 Шайба
61 80A0098 Сальник
62 53A0171 Крышка торцевая
63 53A0029 Крышка средняя
64 Передача Передача зубчатая низких скоростей в сборе
65 80A0023 Прокладка
66 39A0006 Корпус поршня
67 80A0024 Уплотнение кольцевое внешнее
68 80A0025 Уплотнение кольцевое внутреннее
69 50A0004 Поршень
70 56A0030 Пластина реактивная заднего хода и переключения низких скоростей
71 37C0002 Пластина реактивная заднего хода и переключения низких скоростей в сборе
72 07B0011 Кольцо упорное
73 60A0036 Палец направляющий
74 75A0009 Пружина
75 50A0005 Поршень
76 80A0026 Уплотнение кольцевое внутреннее
77 60A0037 Палец
78 42C0014 Крышка стравливающего устройства в сборе
79 10D0023 Трубка выпускная
80 04B0201 Болт
81 05A0008 Резьбовая пробка
82 60A0038 Пробка цилиндрическая
83 00B0018 Болт
84 82A0025 Сальник
85 12B0036 Кольцо круглого сечения
87 10A0065 Пластина
88 43B0006 Болт
89 00B0020 BOLT
90 06B0006 Шайба
91 12B0144 Кольцо круглого сечения
92 43B0003 Электромагнит
93 07B0012 Кольцо упорное
94 53A0030 Пластина стопорная
95 56A0032 Сальник
96 41A0015 Шестерня ведущая насоса управления
97 09B0007 Ключ
98 Кольцо Кольцо упорное
99 04B0079 Винт
100 03B0080 Пробка
101 03A0019 Соединитель
102 07B0013 Кольцо упорное
103 00B0079 Болт
104 60A0045 Палец
105 12B0035 Кольцо круглого сечения
106 52C0013 Оболочка коробки передач
107 62A0011 Вал выходной
108 01B0028 Болт
109 60A0040 Палец
110 55A0063 Проставка
111 12B0119 Кольцо круглого сечения
112 12B0143 Кольцо круглого сечения
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
