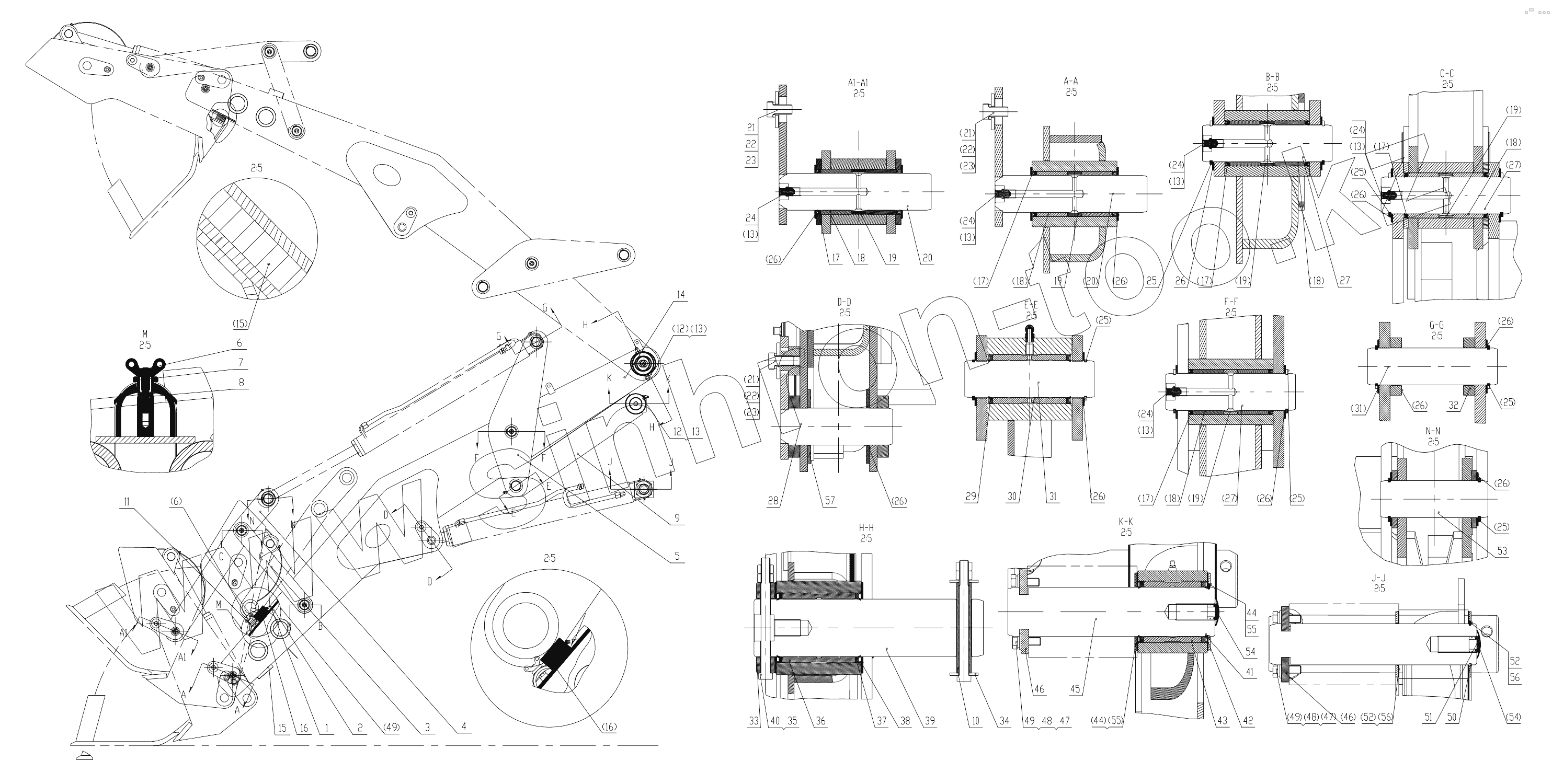

Каталог запасных частей к технике: LiuGong CLG 777A-S. 32Y0266 000 LOADER EQUIPMENT
1
2
3
4
5
6
6
7
8
9
10
11
12
12
13
13
13
13
13
13
13
14
15
15
16
16
17
17
17
17
17
18
18
18
18
18
19
19
19
19
19
20
20
21
21
21
22
22
22
23
23
23
24
24
24
24
24
25
25
25
25
25
25
26
26
26
26
26
26
26
26
26
26
27
27
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
46
47
47
48
48
49
49
49
50
51
52
52
53
54
54
55
55
56
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 02D2016 | Step | |
| 2 | 00B0005 | BOLT | |
| 3 | 15A4002 | Plate | |
| 4 | 16D0918 | Linkage | |
| 5 | 15A4465 | Plate | |
| 6 | 03B0592 | Гайка встроенная | |
| 7 | 83A0304 | BOOT | |
| 8 | 02B0097 | Болт двойной | |
| 9 | 16D0917 | Linkage | |
| 10 | 34A4813 | Steel sleeve | |
| 11 | 24C0836 | Support | |
| 12 | 10B0051 | Фиттинг | |
| 13 | 86A0258 | Защита | |
| 14 | 21D1468 | Boom | |
| 15 | 18A3047 | Block | |
| 16 | 18A3043 | Block | |
| 17 | 13B0226 | Сальник | |
| 18 | 55H0039 | Гильза | |
| 19 | 55H0040 | Гильза | |
| 20 | 11D0810 | Pin | |
| 21 | 00B0011 | Болт | |
| 22 | 06B0349 | WASHER | |
| 23 | 06B0127 | Шайба | |
| 24 | 10B0014 | Ниппель | |
| 25 | 76A0498 | Snap ring | |
| 26 | 28K0002 | Шайба | |
| 27 | 60A2230 | Pin | |
| 28 | 11L0036 | Палец в сборе. | |
| 29 | 13B0256 | Пыльник | |
| 30 | 55H0041 | Гильза | |
| 31 | 60A2231 | Pin | |
| 32 | 55H0045 | Проставка | |
| 33 | 55A4442 | Bushing | |
| 34 | 06B0059 | Шайба | |
| 35 | 03B0290 | NUT | |
| 36 | 55H0043 | Гильза | |
| 37 | 13J0015 | Сальник | |
| 38 | 34C2170 | Shim | |
| 39 | 60A4385 | Pin | |
| 40 | 01B0313 | BOLT | |
| 41 | 07B0040 | Кольцо стопорное | |
| 42 | 13B0138 | Сальник | |
| 43 | 55H0044 | Гильза | |
| 44 | 57A1440 | Shim | |
| 45 | 60H0055 | Палец | |
| 46 | 14H0210 | Clamp | |
| 47 | 00B0019 | Болт | |
| 48 | 06B0347 | WASHER | |
| 49 | 06B0001 | WASHER | |
| 50 | 07B0068 | Шайба стопорная | |
| 51 | 60H0056 | Палец | |
| 52 | 57A1441 | Shim | |
| 53 | 60A2234 | Pin | |
| 54 | 84A1867 | Plug | |
| 55 | 34C2120 | Shim | |
| 56 | 34C2121 | Shim | |
| 57 | 57A1442 | Shim |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
