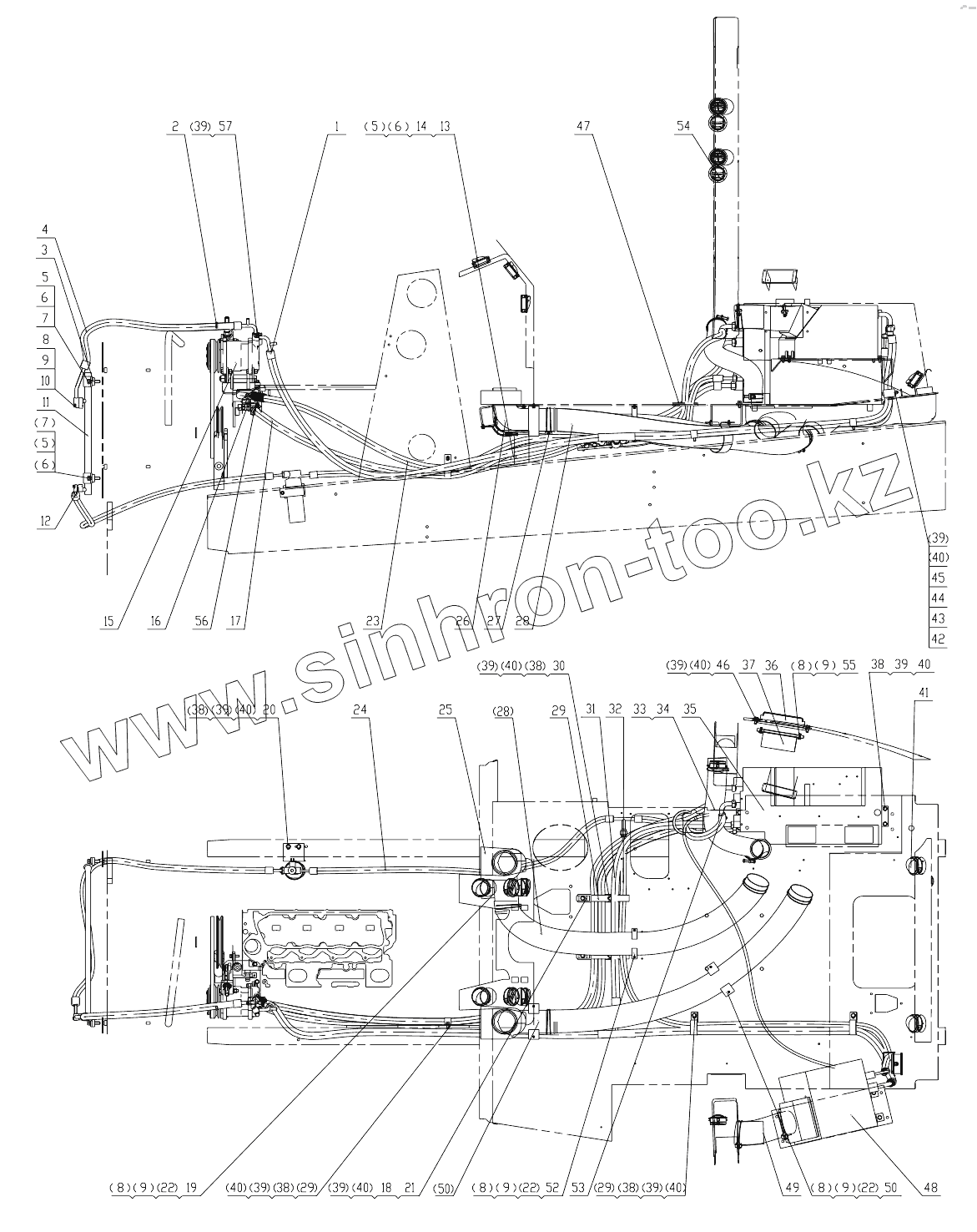

Каталог запасных частей к технике: LiuGong CLG 777A-S. 23E0321 012 AIR CONDITIONING SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
6
6
7
7
8
8
8
8
8
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
28
29
29
29
30
31
32
33
34
35
36
37
38
38
38
38
38
39
39
39
39
39
39
39
39
39
40
40
40
40
40
40
40
40
41
42
43
44
45
46
47
48
49
50
50
52
53
54
55
56
57
Позиция на иллюстрации Заводской номер детали Название детали
1 46C6986 Hose gp
2 37B0004 Хомут
3 86A2207 Gasket
4 46C9116 Hose
5 06B0347 WASHER
6 06B0001 WASHER
7 00B0029 Болт
8 06B0346 WASHER
9 06B0024 WASHER
10 00B0169 BOLT
11 46C2557 Condenser
12 46C8859 Hose
13 20A1853 Хомут
14 00B0056 Болт
15 46C9800 Compressor mounting
16 46C0487 Клапан
17 46C0385 Патрубок водяной
18 00B0102 BOLT
19 19A1145 Clamp
20 46C6625 Refrigerant receiver as
21 15H0066 Clamp
22 00B0021 BOLT
23 00C2176 Water hose
24 46C4878 Hose
25 85A2405 Sponge
26 85A4792 Air duct
27 15B0074 Clamp
28 86A1203 Air duct
29 20A8661 Double clamp
30 93A0263 Plate
31 46C4881 Hose
32 46C4880 Hose
33 15B0051 Хомут из стальной проволоки
34 86A1204 Air duct
35 46C6507 Evaporator
36 46C9709 Filter
37 46C5726 Blower as
38 00B0075 BOLT
39 06B0348 WASHER
40 06B0005 WASHER
41 46C1419 Пробка технологическая
42 20H0333 Plate
43 00B0030 Болт
44 84A0101 Rubber plate
45 03B0021 NUT
46 04B0059 SCREW
47 86A1713 Grommet
48 46C6521 Evaporator
49 85A2621 Air duct
50 19A1144 Clamp
52 19A0605 Clamp
53 01A0364 CONNECTOR
54 46C3565 VENT
55 04B0074 Винт
56 37B1043 Protective pipe
57 00B0020 BOLT
