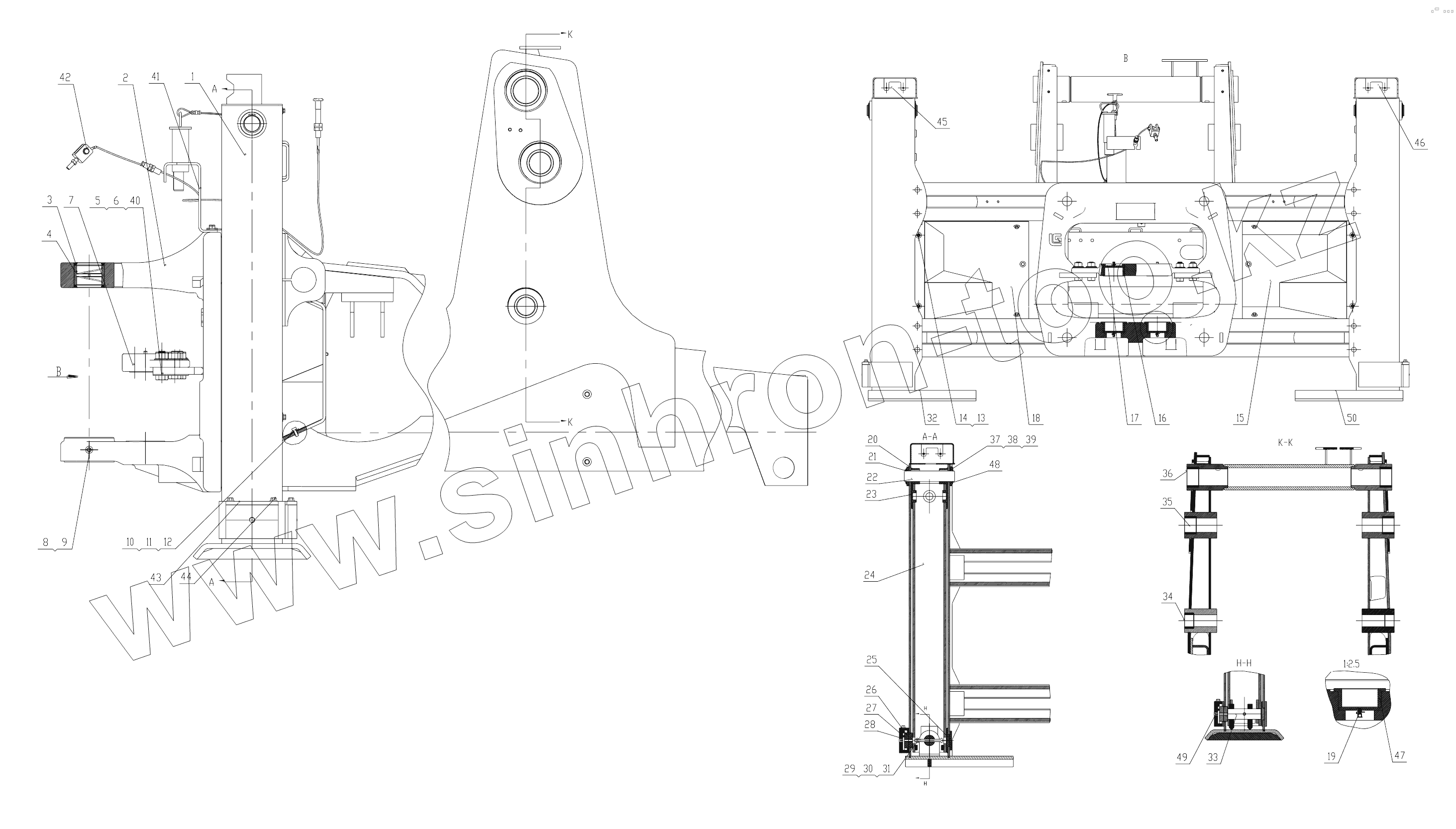

Каталог запасных частей к технике: LiuGong CLG 777A-S. 08Y0192 001 FRAME SYSTEM
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 30D1996 | Frame | |
| 2 | 00D7843 | Gliding bracket | |
| 3 | 13J0015 | Сальник | |
| 4 | 55H0047 | Проставка | |
| 5 | 00B0034 | Болт | |
| 6 | 03B1421 | Locknut | |
| 7 | 70A0789 | Cap | |
| 8 | 10B0014 | Ниппель | |
| 9 | 86A0258 | Защита | |
| 10 | 00B0075 | BOLT | |
| 11 | 06B0348 | WASHER | |
| 12 | 06B0086 | WASHER | |
| 13 | 00B0020 | BOLT | |
| 14 | 03B0021 | NUT | |
| 15 | 19A5878 | Plate | |
| 16 | 55H0049 | Проставка | |
| 17 | 53H0003 | Упор | |
| 18 | 19A6442 | Plate | |
| 19 | 10V0072 | Fitting grease | |
| 20 | 86A0128 | Spacer sleeve | |
| 21 | 76A0498 | Snap ring | |
| 22 | 60A2312 | Pin | |
| 23 | 85A0279 | Shim | |
| 24 | 31D0114 | Tube | |
| 25 | 85A0328 | Shim | |
| 26 | 82A1061 | Shim | |
| 27 | 13A5558 | Shim | |
| 28 | 10A6246 | Shim | |
| 29 | 01B0141 | Болт | |
| 30 | 06B0347 | WASHER | |
| 31 | 03B0053 | NUT | |
| 32 | 01D0345 | Support | |
| 33 | 60A0463 | Pin | |
| 34 | 55H0051 | Вкладыш | |
| 35 | 55H0050 | Вкладыш | |
| 36 | 55H0068 | Вкладыш | |
| 37 | 00B0010 | BOLT | |
| 38 | 06B0003 | Шайба | |
| 39 | 06B0062 | WASHER | |
| 40 | 10A7936 | Plate | |
| 41 | 54C0313 | Pin gp | |
| 42 | 54C0578 | Flexible shaft | |
| 43 | 12A9003 | Cover | |
| 44 | 01B0884 | BOLT | |
| 45 | 00D7898 | Holder | |
| 46 | 00D7907 | Holder | |
| 47 | 55A4211 | Bushing | |
| 48 | 28K0002 | Шайба | |
| 49 | 84A1866 | Plug | |
| 50 | 01D0346 | Support |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
