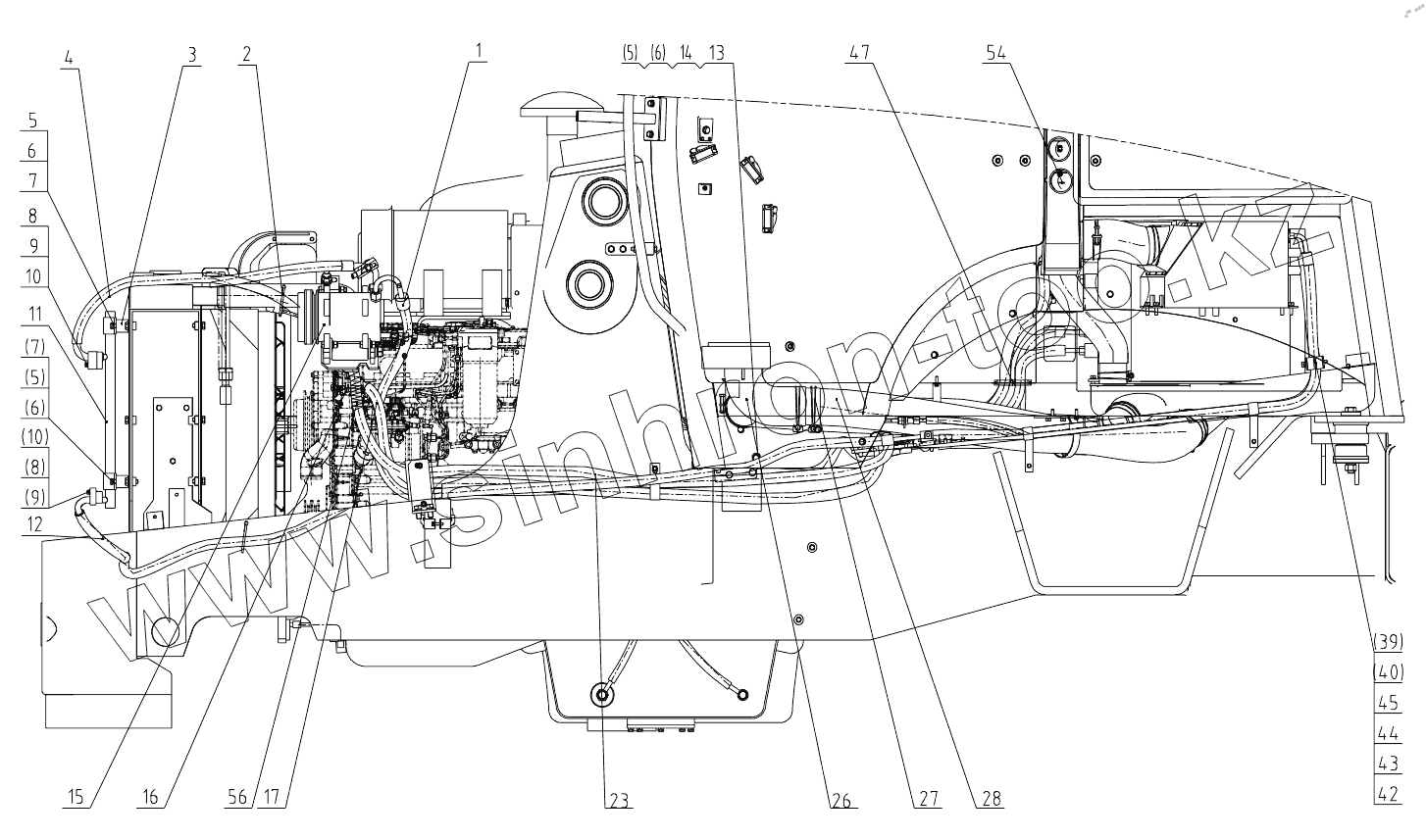

Каталог запасных частей к технике: LiuGong CLG-766A. 23E0321 AIR CONDITIONING SYSTEM

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

6

6

6

7

7

8

8

9

9

10

10

11

12

13

14

15

16

17

23

26

27

28

39

40

42

43

44

45

47

54

56

Позиция на иллюстрации	Заводской номер детали		Название детали
1	46C5151		HOSE GP
2	37B0004		Хомут
3	85A1331		GASKET
4	46C5152		HOSE
5	06B0347		WASHER
6	06B0001		WASHER
7	00V0344		BOLT
8	06B0346		WASHER
9	06B0024		WASHER
10	00B0169		BOLT
11	46C2557		Condenser
12	46C5063		HOSE
13	20A1853		Хомут
14	00B0056		Болт
15	46C5146		COMPRESSOR MOUNTING
16	46C0487		Клапан
17	46C0385		Патрубок водяной
18	00B0102		BOLT
19	19A1145		Clamp
20	46C6625		Refrigerant receiver as
21	15H0066		Clamp
22	00B0021		BOLT
23	00C2176		Water hose
24	46C4878		Hose
25	85A2405		Sponge
26	00C1697		AIR DUCT AS
27	15B0074		Clamp
28	86A1203		Air duct
29	20A8661		Double clamp
30	13A5659		PLATE
31	46C4881		Hose
32	46C4880		Hose
33	15B0051		Хомут из стальной проволоки
34	86A1204		Air duct
35	46C5072		EVAPORATOR
36	46C3591		Filter
37	46C5726		Blower as
38	00B0075		BOLT
39	06B0348		WASHER
40	06B0005		WASHER
41	46C1419		Пробка технологическая
42	20H0333		Plate
43	00B0030		Болт
44	84A0101		Rubber plate
45	03B0021		NUT
46	04B0059		SCREW
47	86A1713		Grommet
48	46C3005		EVAPORATOR
49	85A2621		Air duct
50	19A1144		Clamp
51	23A9979		PLATE
52	19A0605		Clamp
53	01A0364		CONNECTOR
54	46C3565		VENT
55	04B0074		Винт
56	37B1043		Protective pipe

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
