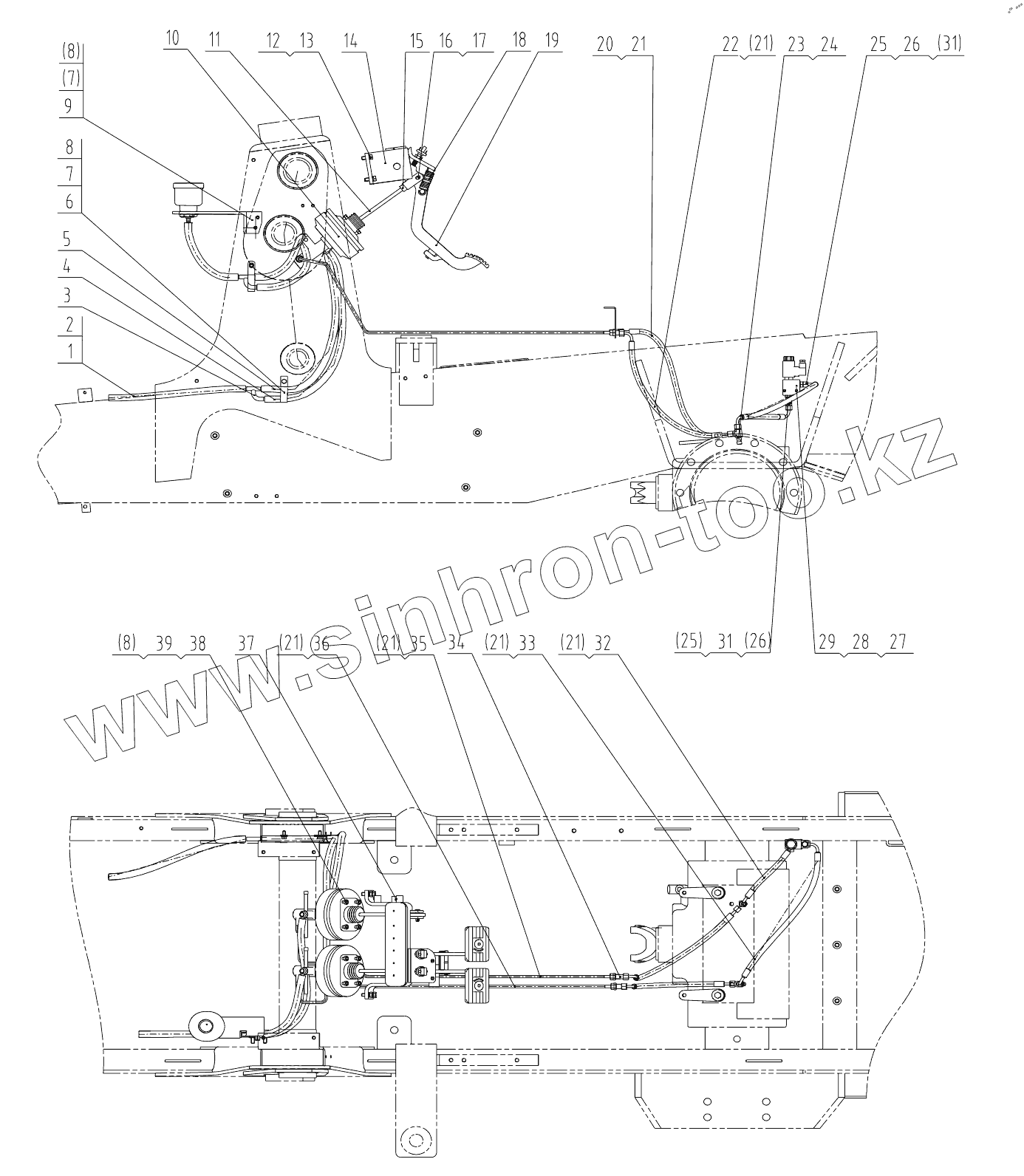

Каталог запасных частей к технике: LiuGong CLG-766A. 20E0368 SERVICE BRAKE SYSTEM

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

21

21

21

21

21

22

23

24

25

25

26

26

27

28

29

31

31

32

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	30A1234		HOSE
2	15B0085		Хомут
3	15D0747		CONNECTOR
4	30A1232		HOSE
5	30A1233		HOSE
6	09C0786		Clip
7	00B0075		BOLT
8	06B0348		WASHER
9	29A0453		PLATE
10	13C0384		ASSISTOR
11	72H0012		Вилка соединительная
12	06B0347		WASHER
13	00B0012		BOLT
14	00D6754		Bracket
15	03B0053		NUT
16	60H0061		Палец
17	08B0028		PIN
18	75H0009		Пружина
19	24C1009		Step
20	05C3859		HOSE AS
21	12B0497		Кольцо круглого сечения
22	05C3856		HOSE AS
23	32K0007		Штуцер в сборе
24	12B0018		Кольцо круглого сечения
25	00A1588		Штуцер
26	10A2508		WASHER
27	12C2551		SOLENOID VALVE
28	06B0024		WASHER
29	00B0046		Болт
31	12B0494		O-RING
32	05C3857		HOSE AS
33	05C3858		HOSE AS
34	30C0084		Штуцер
35	10D6423		TUBE AS
36	10D6422		TUBE AS
37	08B0082		Палец
38	03B0021		NUT
39	06B0005		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
