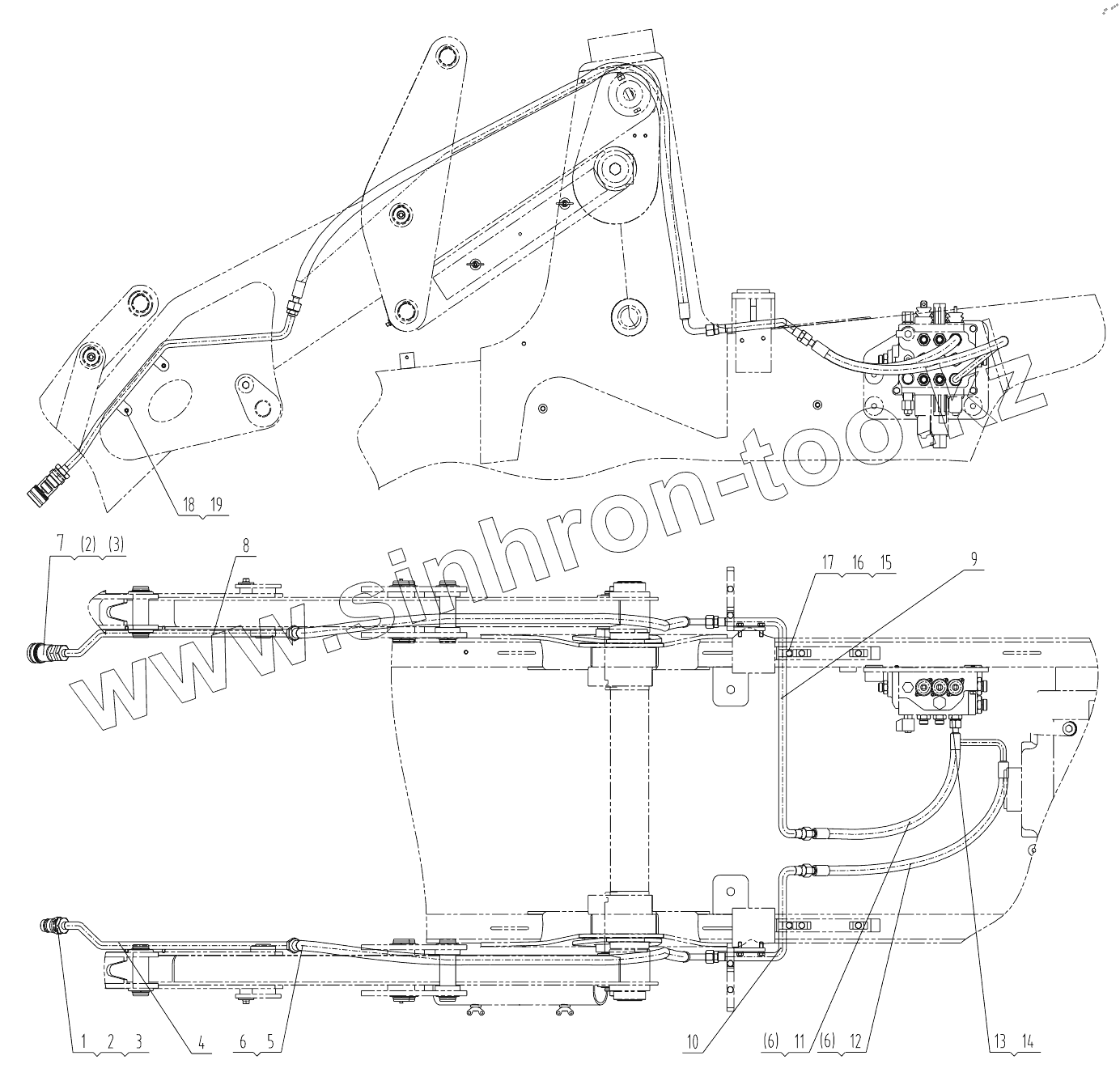

Каталог запасных частей к технике: LiuGong CLG-766A. 15E0830 AUX HYDRAULIC SYSTEM

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	30C1312		Coupler connector
2	12B0013		Кольцо круглого сечения
3	76A0151		Шайба
4	10D6366		TUBE AS
5	06C7611		Hose as
6	12B0496		O-RING
7	30C1311		Coupler connector
8	10D6367		TUBE AS
9	10D5838		Tube as
10	10D5837		TUBE AS
11	06C6834		HOSE AS
12	06C6838		HOSE AS
13	31C0096		Штуцер
14	12B0503		O-RING
15	06B0347		WASHER
16	16A5699		CLAMP
17	00B0029		Болт
18	06B0348		WASHER
19	00B0075		BOLT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
