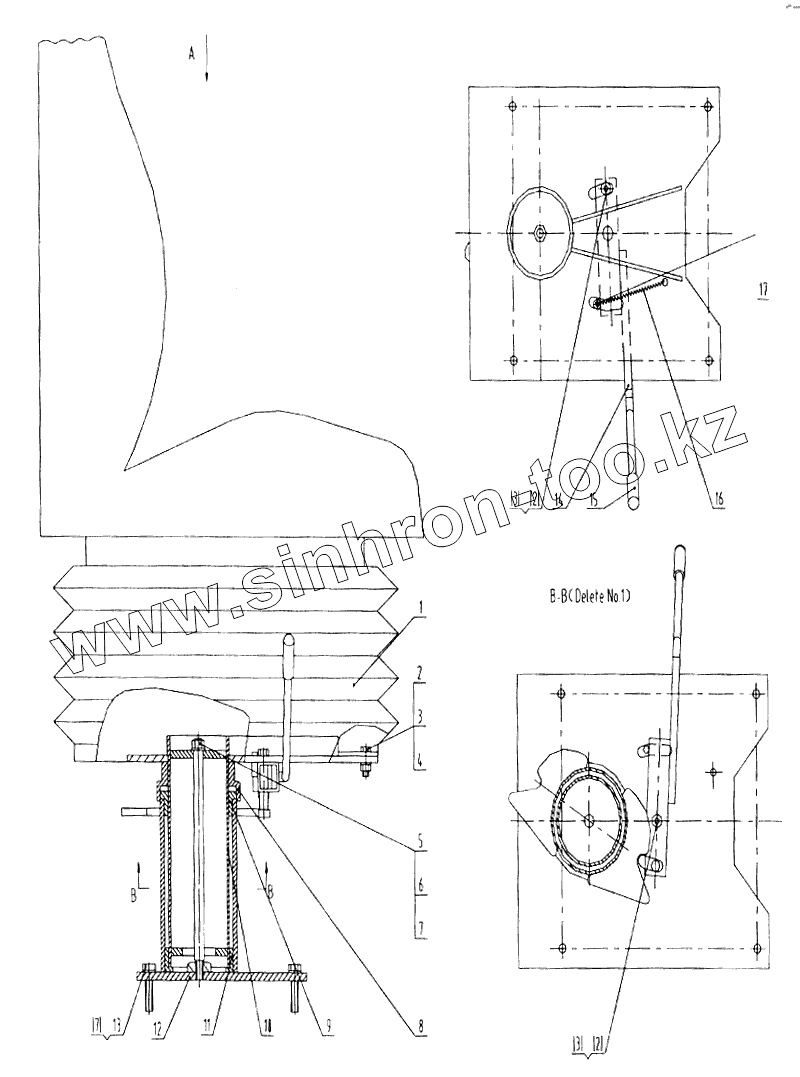

Каталог запасных частей к технике: LiuGong CLG-766. 47К0017 Кресло в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 47C0184 Кресло
2 03B0021 NUT
3 06B0006 Шайба
4 00B0085 Болт
5 03B0053 NUT
6 61H0027 Ось
7 06B0001 WASHER
8 83H0013 Кольцо
9 76H0014 Опора
10 23L0040 Опора
11 76H0015 Опора
12 23L0041 Опора
13 00B0029 Болт
14 23L0042 Рычаг
15 86H0013 Ручка
16 10J0004 Пружина
17 03BO036 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
