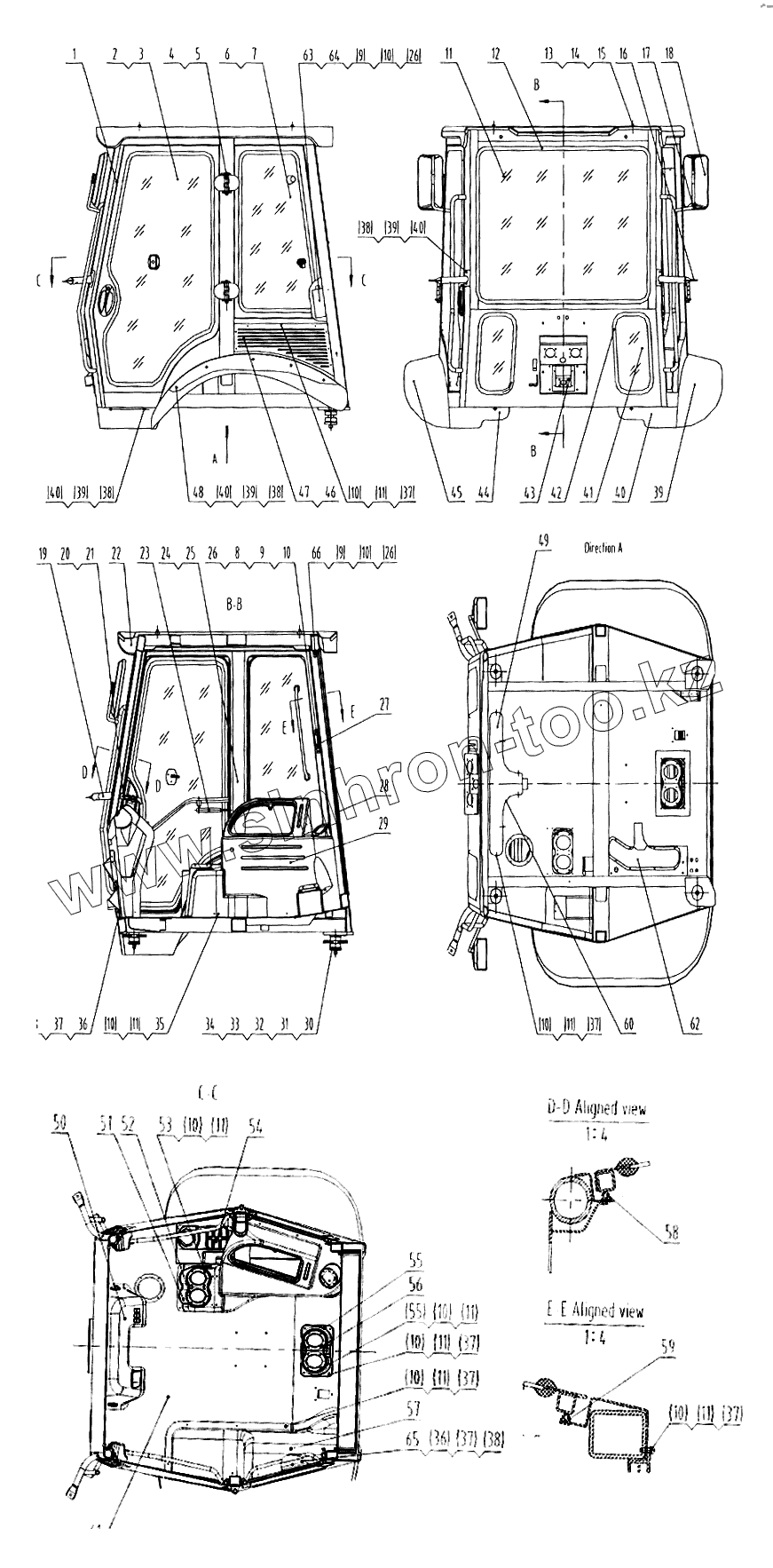

Каталог запасных частей к технике: LiuGong CLG-766. 41Е0038 Кабина в сборе
1
2
3
4
5
6
7
8
9
9
9
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
36
36
37
37
37
37
37
37
37
38
38
38
38
39
39
39
39
40
40
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
56
57
58
59
60
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 23L0033 | Кабина | |
| 2 | 47K0015 | Левая дверь | |
| 3 | 47K0016 | Правая дверь | |
| 4 | 60H0070 | Палец | |
| 5 | 07B0070 | Шайба | |
| 6 | 47K0019 | Окно | |
| 7 | 47K0020 | Окно | |
| 8 | 03B0032 | Гайка | |
| 9 | 06B0017 | Шайба | |
| 10 | 06B0066 | WASHER | |
| 11 | 87H0022 | Стекло | |
| 12 | 84H0041 | Герметик | |
| 13 | 00B0056 | Болт | |
| 14 | 06B0001 | WASHER | |
| 15 | 06B0002 | Шайба | |
| 16 | 00L0067 | Кронштейн для фары | |
| 17 | 00L0066 | Опора | |
| 18 | 47C0110 | Зеркало заднего вида | |
| 19 | 00L0068 | Кронштейн для фары | |
| 20 | 88H0006 | Фиксатор | |
| 21 | 06B0008 | Шайба | |
| 22 | 23L0037 | Козырек | |
| 23 | 34K0038 | Пневмопружина | |
| 24 | 85H0072 | Дымоотвод левый | |
| 25 | 85H0073 | Дымоотвод правый | |
| 26 | 00B0153 | BOLT | |
| 27 | 47K0025 | Замок | |
| 28 | 47K0018 | Окна | |
| 29 | 47K0029 | Крышка | |
| 30 | 34K0037 | Фланец резиновый | |
| 31 | 01В0Ш | Болт | |
| 32 | 03B0095 | Гайка | |
| 33 | 06B0012 | Шайба | |
| 34 | 06B0015 | Шайба | |
| 35 | 04B0066 | SCREW | |
| 36 | 00B0075 | BOLT | |
| 37 | 06B0005 | WASHER | |
| 38 | 06B0006 | Шайба | |
| 39 | 20H0330 | Крыло левое | |
| 40 | 20H0328 | Упор | |
| 41 | 87H0023 | Стекло | |
| 42 | 84H0042 | Герметик | |
| 43 | 23L0039 | опора | |
| 44 | 20H0329 | Упор(правый) | |
| 45 | 20H0331 | Крыло правое | |
| 46 | 20H0358 | Крышка левая | |
| 47 | 20H0359 | Крышка правая | |
| 48 | 03B0021 | NUT | |
| 49 | 47K0028 | Крышка дымоотвода | |
| 50 | 23L0046 | Крышка передняя | |
| 51 | 23L0048 | Крышка | |
| 52 | 85H0070 | Колпачок | |
| 53 | 04B0223 | Винт | |
| 54 | 85H0061 | Крышка | |
| 55 | 23L0047 | Крышка | |
| 56 | 85H0071 | Колпачок | |
| 57 | 47K0030 | L-образная крышка | |
| 58 | 84H0043 | Сальник | |
| 59 | 84H0044 | Сальник | |
| 60 | 42B0005 | Герметик | |
| 61 | 37kOOO6 | Крышка станины | |
| 62 | 85A0684 | Дымоотвод | |
| 63 | 22C0198 | Опора | |
| 64 | 52B0078 | Огнетушитель | |
| 65 | 00L0075 | Опора | |
| 66 | 00D1853 | MOUNTING BRACKET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
