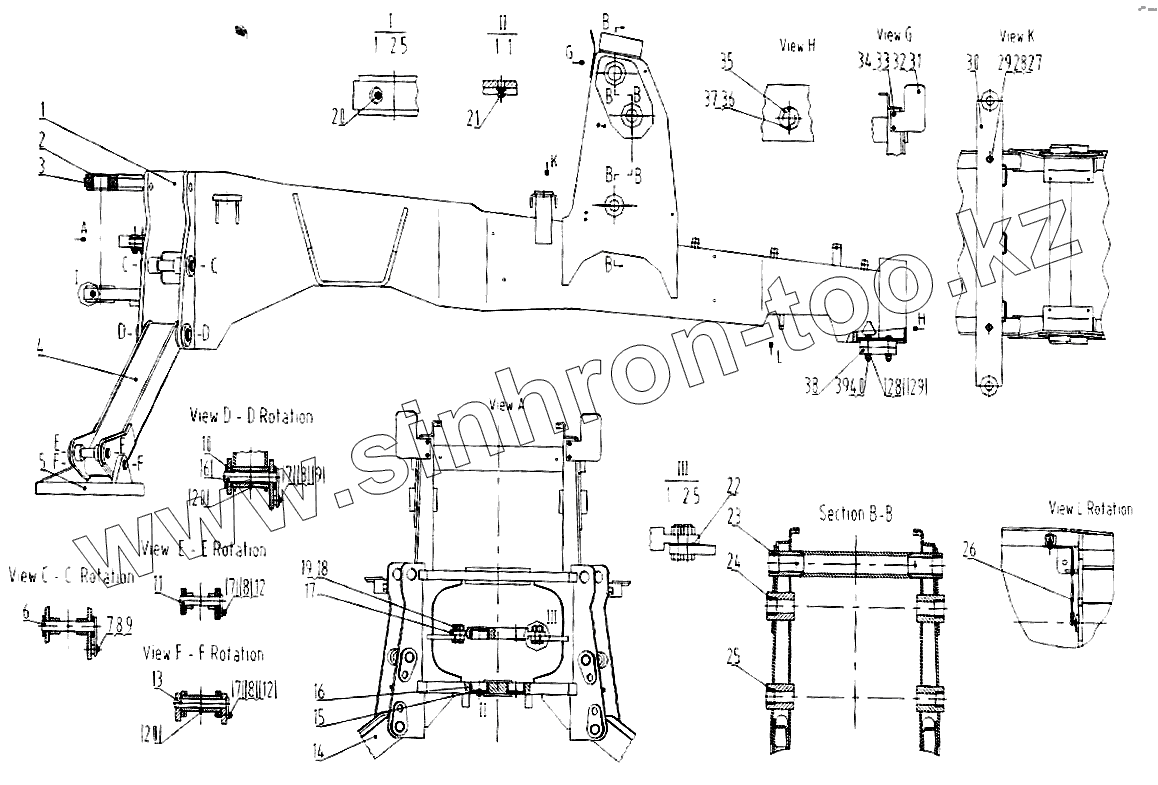

Каталог запасных частей к технике: LiuGong CLG-766. 30М0008 Рама
1
2
3
4
5
6
7
7
7
7
8
8
8
8
9
9
10
11
12
12
13
14
15
16
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 30L0010 | Рама | |
| 2 | 13J0015 | Сальник | |
| 3 | 55H0047 | Проставка | |
| 4 | 31L0021 | Аутригер правый | |
| 5 | 71A0144 | 71A0144 | |
| 6 | 11L0037 | Палец | |
| 7 | 00B0011 | Болт | |
| 8 | 06B0008 | Шайба | |
| 9 | 06B0127 | Шайба | |
| 10 | 55H0048 | Проставка | |
| 11 | 11L0038 | Палец | |
| 12 | 06B0007 | WASHER | |
| 13 | 11L0039 | Палец | |
| 14 | 31L0017 | Аутригер левый | |
| 15 | 53H0003 | Упор | |
| 16 | 55H0049 | Проставка | |
| 17 | 18H0020 | Пластина | |
| 18 | 00B0034 | Болт | |
| 19 | 03B0205 | Гайка | |
| 20 | 10B0014 | Ниппель | |
| 21 | 10J0001 | Ниппель | |
| 22 | 28K0005 | Шайба | |
| 23 | 55H0068 | Вкладыш | |
| 24 | 55H0050 | Вкладыш | |
| 25 | 55H0051 | Вкладыш | |
| 26 | 00K0031 | Трубопровод переднего моста | |
| 27 | 00B0059 | Болт | |
| 28 | 06B0015 | Шайба | |
| 29 | 06B0012 | Шайба | |
| 30 | 32L0001 | Опора кабины | |
| 31 | 20H0289 | Пластина | |
| 32 | 20H0288 | Пластина | |
| 33 | 00B0005 | BOLT | |
| 34 | 06B0002 | Шайба | |
| 35 | 10H0101 | Крышка | |
| 36 | 00B0007 | Болт | |
| 37 | 06B0006 | Шайба | |
| 38 | 17A1210 | 17A1210 | |
| 39 | 01B0218 | Болт | |
| 40 | 03B0095 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
