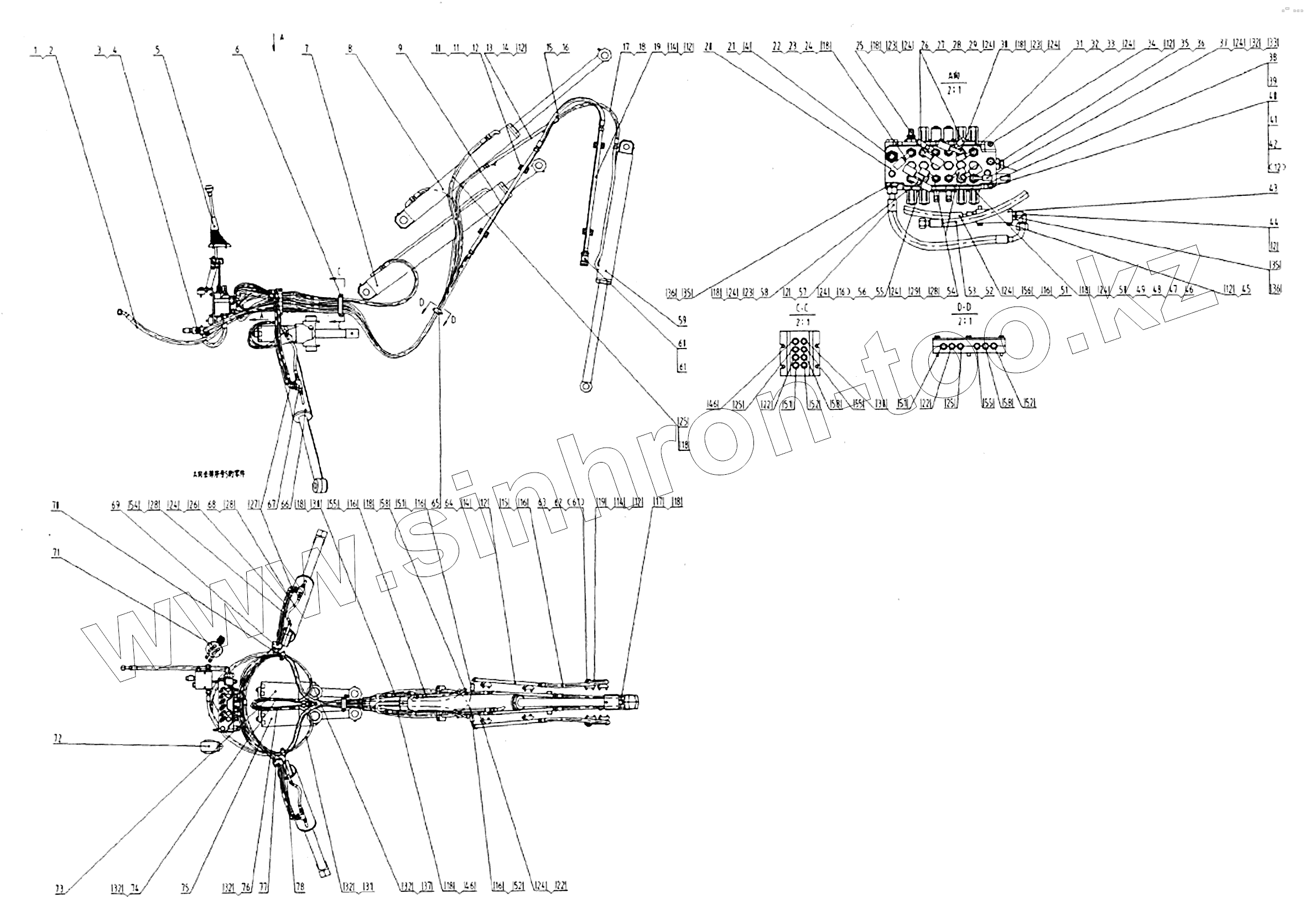

Каталог запасных частей к технике: LiuGong CLG-766. 11М0007 Гидравлическая система экскаватора
1
2
2
3
4
4
5
6
7
8
9
10
11
12
12
12
12
12
12
12
12
12
13
14
14
14
14
15
15
16
16
16
16
16
16
16
17
17
18
18
18
18
18
18
18
18
18
18
18
19
19
20
21
22
22
22
22
23
23
23
23
24
24
24
24
24
24
24
24
24
24
24
24
24
25
25
25
25
26
26
27
27
28
28
28
28
29
29
30
30
30
31
31
32
32
32
32
32
32
33
33
34
35
35
35
36
36
36
37
37
38
39
40
41
42
43
44
45
46
46
46
47
48
49
50
51
51
51
51
52
52
52
52
53
54
54
55
55
55
55
56
56
57
58
58
58
58
59
60
61
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 06K0101 | Рукав | |
| 2 | 12B0504 | O-RING | |
| 3 | 30K0026 | Штуцер | |
| 4 | 12B0492 | Кольцо круглого сечения | |
| 5 | 24K0011 | Система управления экскаваторо | |
| 6 | 09K0024 | Хомут | |
| 7 | 10C0128 | Цилиндр стрелы | |
| 8 | 10C0127 | Цилиндр рукояти | |
| 9 | 10L0074 | Трубка стальная | |
| 10 | 14A3520 | Щиток | |
| 11 | 00B0002 | Болт | |
| 12 | 06B0002 | Шайба | |
| 13 | 10L0075 | Трубка стальная | |
| 14 | 00B0012 | BOLT | |
| 15 | 06K0102 | Рукав | |
| 16 | 12B0496 | O-RING | |
| 17 | 06K0103 | Рукав | |
| 18 | 12B0515 | O-RING | |
| 19 | 10L0076 | Трубка стальная | |
| 20 | 12K0021 | Клапан управления экскаватором | |
| 21 | 00H0103 | Штуцер | |
| 22 | 06K0104 | Рукав | |
| 23 | 30K0013 | Штуцер | |
| 24 | 12B0503 | O-RING | |
| 25 | 06K0111 | Рукав | |
| 26 | 05K0029 | Рукав | |
| 27 | 31K0008 | Штуцер | |
| 28 | 12B0497 | Кольцо круглого сечения | |
| 29 | 30K0014 | Штуцер | |
| 30 | 06K0108 | Рукав | |
| 31 | 05K0030 | Рукав | |
| 32 | 12B0489 | Кольцо круглого сечения | |
| 33 | 30K0015 | Штуцер | |
| 34 | 00B0064 | Болт | |
| 35 | 31C0098 | Штуцер | |
| 36 | 12B0493 | Кольцо круглого сечения | |
| 37 | 05K0031 | Рукав | |
| 38 | 05H0008 | Втулка | |
| 39 | 12B0018 | Кольцо круглого сечения | |
| 40 | 03B0053 | NUT | |
| 41 | 06B0001 | WASHER | |
| 42 | 00B0018 | Болт | |
| 43 | 12K0022 | Э/магнитный клапан | |
| 44 | 31C0083 | ELBOW | |
| 45 | 01B0100 | Болт | |
| 46 | 06K0107 | Рукав | |
| 47 | 00H0104 | Штуцер | |
| 48 | 12B0519 | Кольцо круглого сечения | |
| 49 | 00H0105 | Штуцер | |
| 50 | 12H0076 | Дроссельная заслонка | |
| 51 | 06K0109 | Рукав | |
| 52 | 06K0110 | Рукав | |
| 53 | 12B0502 | Кольцо круглого сечения | |
| 54 | 05K0032 | Рукав | |
| 55 | 06K0106 | Рукав | |
| 56 | 31C0096 | Штуцер | |
| 57 | 06K0112 | Рукав | |
| 58 | 06K0113 | Рукав | |
| 59 | 10C0126 | Цилиндр ковша | |
| 60 | 30C0117 | Муфта | |
| 61 | 12B0013 | Кольцо круглого сечения | |
| 62 | 30C0118 | Муфта | |
| 63 | 76A0151 | Шайба | |
| 64 | 10L0077 | Трубка стальная | |
| 65 | 09K0025 | Хомут | |
| 66 | 10C0143 | Цилиндр аутригера | |
| 67 | 12K0023 | Гидрозамок в сборе | |
| 68 | 05K0033 | Рукав | |
| 69 | 09K0026 | Хомут | |
| 70 | 09K0027 | Хомут | |
| 71 | 24K0012 | Система управления аутригерами | |
| 72 | 24K0013 | Вспомогательная система управления | |
| 73 | 10C0129 | Цилиндр поворота левый | |
| 74 | 05K0034 | Рукав | |
| 75 | 10K0023 | Цилиндр поворота правый | |
| 76 | 05K0035 | Рукав | |
| 77 | 09C0342 | Хомут | |
| 78 | 09C0341 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
