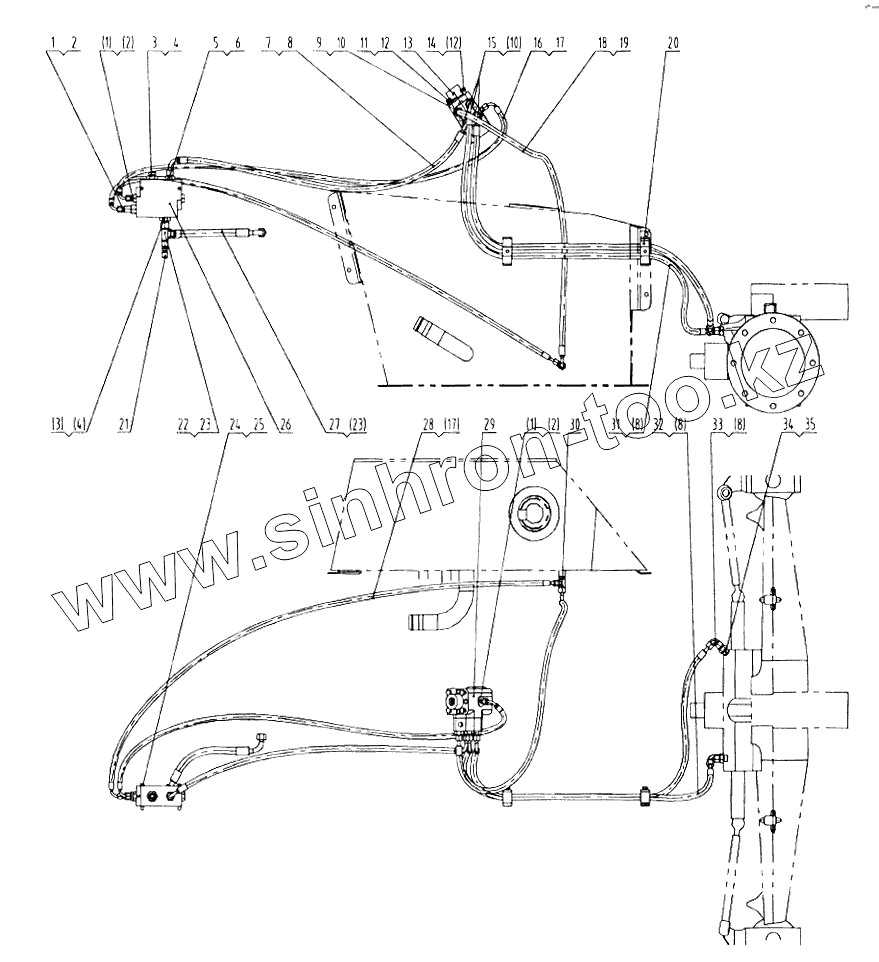

Каталог запасных частей к технике: LiuGong CLG-766. 10М0003 Гидравлическая система управления
1
1
1
2
2
2
3
3
4
4
5
6
7
8
8
8
8
9
10
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 30C0126 | Штуцер | |
| 2 | 12B0380 | Кольцо круглого сечения | |
| 3 | 30C0123 | Штуцер | |
| 4 | 12B0560 | Кольцо круглого сечения | |
| 5 | 30C0128 | Штуцер | |
| 6 | 12B0339 | Кольцо круглого сечения | |
| 7 | 06K0078 | Рукав | |
| 8 | 12B0489 | Кольцо круглого сечения | |
| 9 | 30K0009 | Штуцер | |
| 10 | 12B0291 | Кольцо круглого сечения | |
| 11 | 00B0012 | BOLT | |
| 12 | 06B0002 | Шайба | |
| 13 | 02L0049 | Пластина | |
| 14 | 00B0005 | BOLT | |
| 15 | 30C0130 | Штуцер | |
| 16 | 05K0027 | Рукав | |
| 17 | 12B0497 | Кольцо круглого сечения | |
| 18 | 06K0079 | Рукав | |
| 19 | 12B0514 | Кольцо круглого сечения | |
| 20 | 09K0016 | Хомут | |
| 21 | 44C0075 | Соединитель проверки давления | |
| 22 | 32C0226 | Т-образное сочленение | |
| 23 | 12B0496 | O-RING | |
| 24 | 00B0199 | Болт | |
| 25 | 06B0006 | Шайба | |
| 26 | 12K0027 | Клапан приоритетный | |
| 27 | 06K0080 | Рукав | |
| 28 | 05K0028 | Рукав | |
| 29 | 11K0017 | Клапан рулевого управления | |
| 30 | 32K0008 | Т-образное сочленение | |
| 31 | 06K0081 | Рукав | |
| 32 | 06K0082 | Рукав | |
| 33 | 31C0100 | Патрубок коленчатый | |
| 34 | 30C0122 | Штуцер | |
| 35 | 12B0495 | Кольцо круглого сечения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
