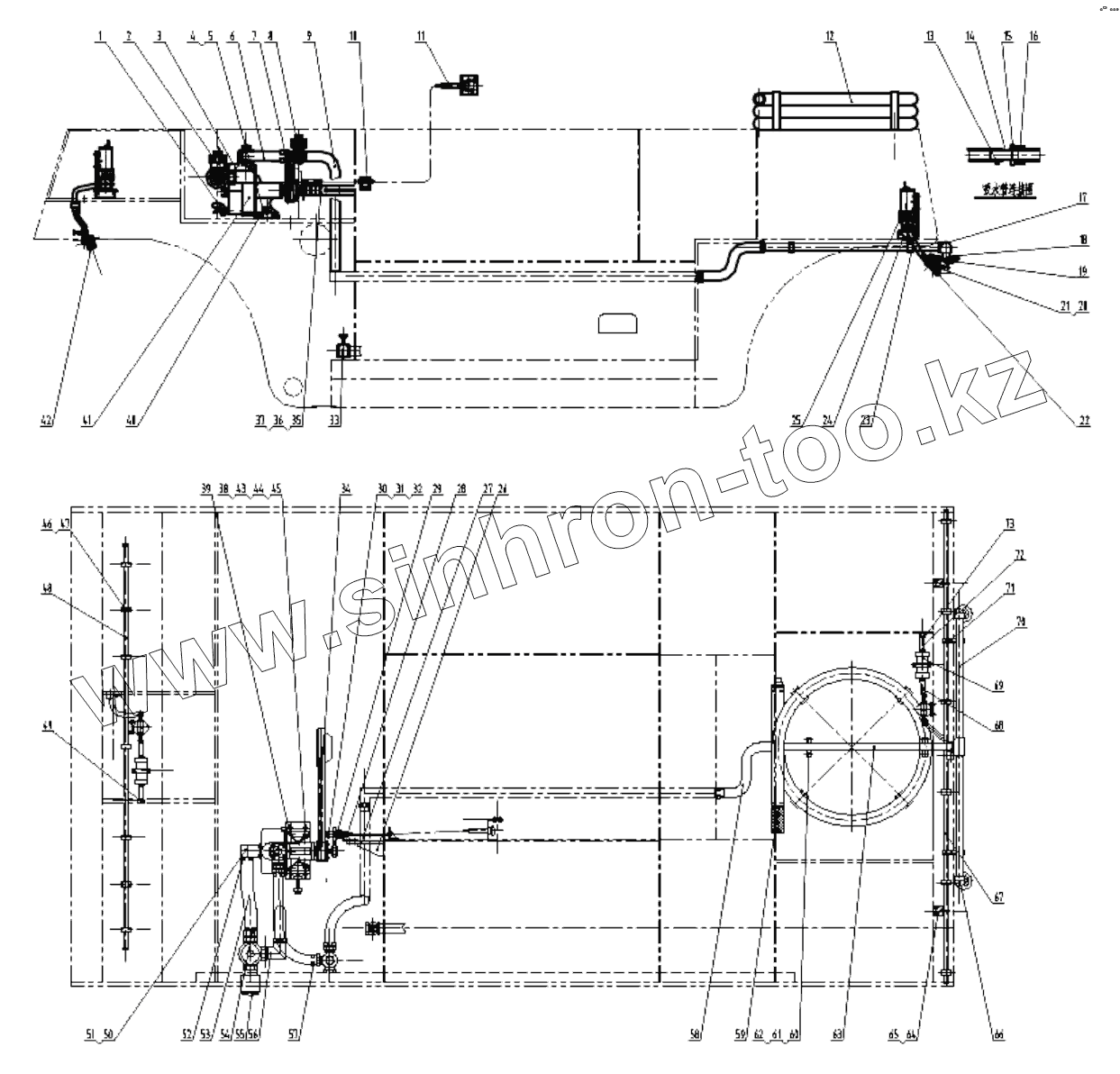

Каталог запасных частей к технике: LiuGong CLG-626R. 12Y0004 Sprinkling System

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31W0002		Plug
2	31W0003		Plug
3	11W0035		Pump
4	14U0151		Adjusting Plate
5	01В0142		Болт
6	11V0115		Pipe
7	00U0104		Connector
8	31W0004		Plug
9	11V0116		Pipe
10	00X0078		Bracket
11	23W0026		Soft Shaft
12	07W0038		Hose
13	15В0090		Clamp
14	55U0030		Core
15	15X0040		Connector
16	12V0493		O Ring
17	02U0014		Tee
18	01U0029		Connector
19	36С0012		Muzzle
20	12W0008		Valve
21	00U0101		Connector
22	11V0106		Pipe
23	21U0382		Bracket
24	20U0025		Bracket
25	11С0442		Pump
26	12U0172		Plate
27	14U0154		Plate
28	21U0269		Plate
29	25X0004		Fork
30	61U0013		Axle
31	06В0012		Шайба
32	03В0095		Гайка
33	12W0009		Valve
34	40V0022		Strap
35	00В0075		Болт
36	06В0006		Шайба
37	06В0005		Шайба
38	02V0088		Bolt
39	00В0002		Болт
40	44X0081		Plate
41	11V0117		Pipe
42	30W0007		Muzzle
43	06В0001		Шайба
44	06В0002		Шайба стопорная
45	03В0053		Гайка
46	14U0037		Nip
47	00В0020		Болт
48	11X0007		Pipe
49	00U0174		Connector
50	82U0019		Washer
51	15X0039		Connector
52	15В0083		Clamp
53	11V0118		Pipe
54	00U0103		Connector
55	86U0023		Nip
56	15X0042		Connector
57	15В0043		Clamp
58	11V0119		Pipe
59	15X0041		Sucking Muzzle
60	20U0141		Plate
61	06B0008		Шайба
62	00B0011		Болт
63	36U0020		Pipe
64	00X0154		Lift Point
65	00B0085		Болт
66	0IU0031		Elbow Connector
67	11X0008		Pipe
68	11V0105		Pipe
69	53W0002		Filter
70	37U0010		Pipe
71	20U0143		Plate
72	11V0122		Pipe
73	15В0049		Clamp

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
