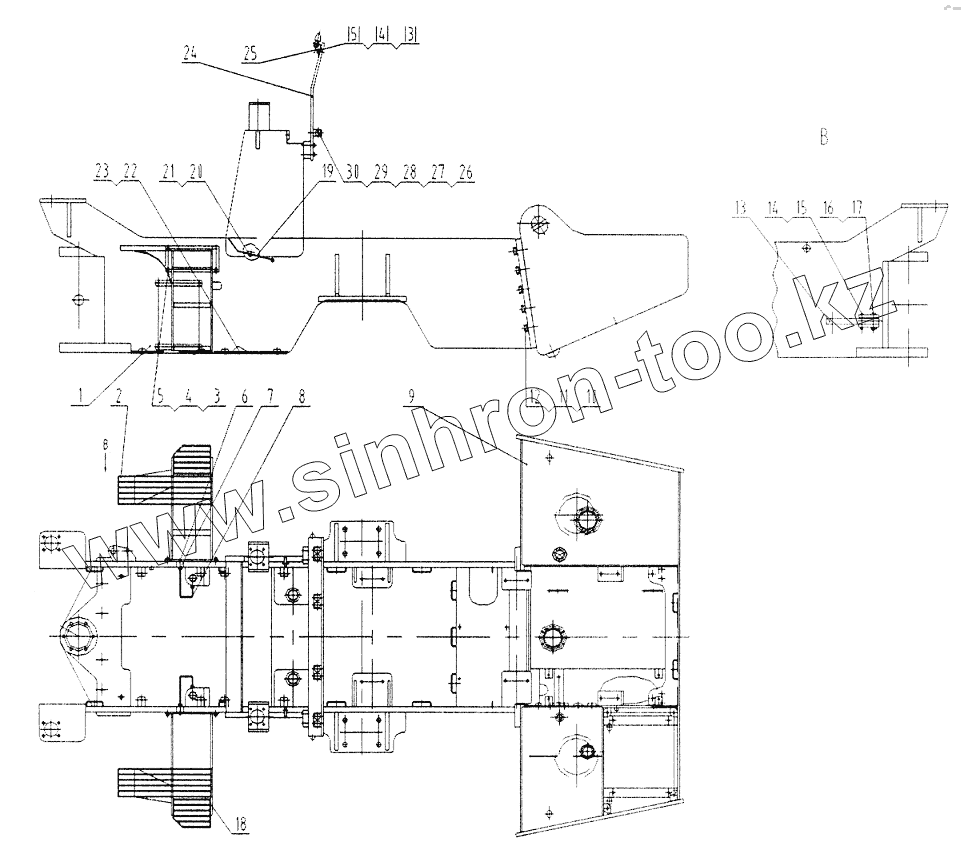

Каталог запасных частей к технике: LiuGong CLG-614. 22Y0025 Задняя рама в сборе
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 30X0024 | Задняя рама | |
| 2 | 41X0019 | Лестница | |
| 3 | OOV0012 | Болт | |
| 4 | 06V0001 | Шайба | |
| 5 | 06V0002 | Шайба пружинная | |
| 6 | 10V0014 | Клапан накачки смазки | |
| 7 | OOU0018 | Соединитель | |
| 8 | 10X0039 | Маслопровод | |
| 9 | 21W0032 | Топливный бак | |
| 10 | 01V0384 | Болт | |
| 11 | 06V0052 | Шайба пружинная | |
| 12 | 06V0068 | Шайба | |
| 13 | 15U0016 | Звено | |
| 14 | 60U0004 | Палец | |
| 15 | 08V0005 | Шплинт | |
| 16 | 60U0005 | Палец | |
| 17 | 08V0017 | Палец | |
| 18 | 41X0020 | Лестница | |
| 19 | 20110179 | Пластина изогнутая | |
| 20 | OOV0007 | Болт | |
| 21 | 35W0043 | Рейка панельная | |
| 22 | 10U0184 | Пластина | |
| 23 | 10U0185 | Пластина | |
| 24 | 13U0370 | Щиток | |
| 25 | 21U0261 | Пластина | |
| 26 | 03V0021 | Гайка | |
| 27 | 06V0086 | Шайба | |
| 28 | 06V0006 | Шайба пружинная | |
| 29 | 211)0067 | Пластина изогнутая | |
| 30 | 35W0021 | Буфер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
