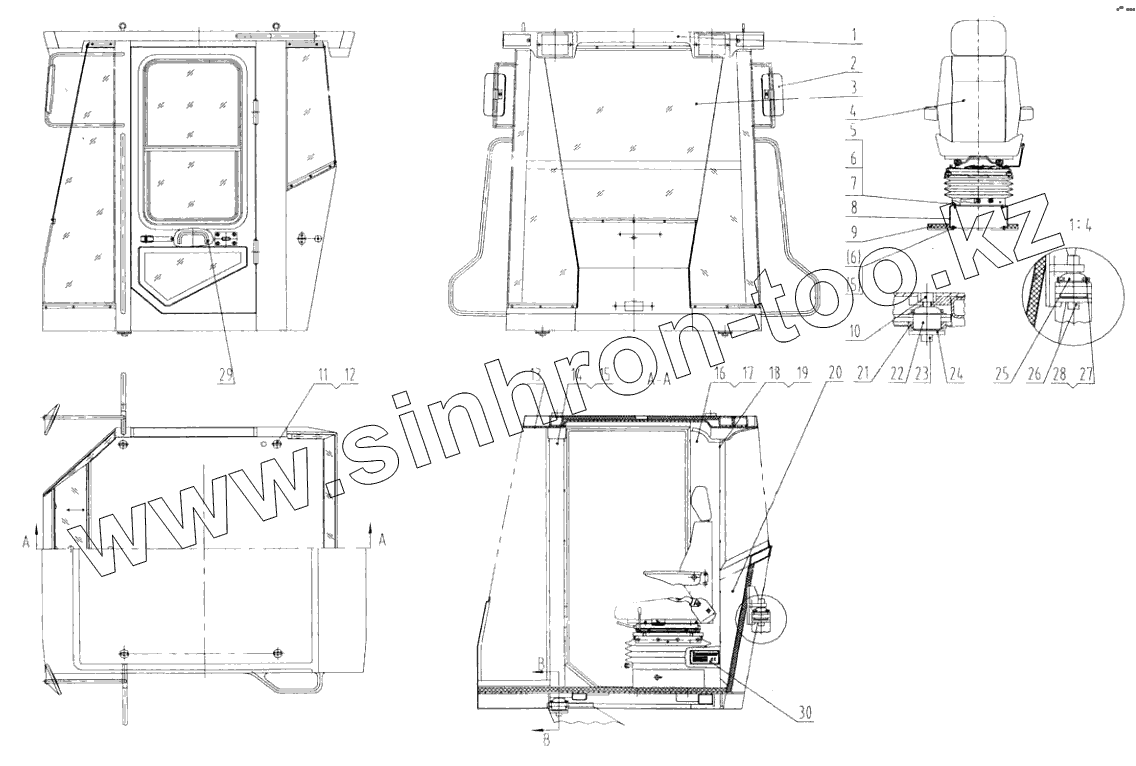

Каталог запасных частей к технике: LiuGong CLG-612. 50Y0011 Кабина в сборе
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 47W0021 | Крышка | |
| 2 | 47W0025 | Зеркало | |
| 3 | 47W0029 | Кабина | |
| 4 | 47W0053 | Кресло | |
| 5 | OOV0007 | Болт | |
| 6 | 06V0006 | Шайба пружинная | |
| 7 | 03V0021 | Гайка | |
| 8 | 47W0055 | Опора кресла | |
| 9 | 35W0074 | Фиксатор | |
| 10 | 03V0528 | Гайка стопорная | |
| 11 | 85U0011 | Рымболт | |
| 12 | 06V0015 | Шайба пружинная | |
| 13 | 06V0087 | Шайба | |
| 14 | 85U0012 | Элемент рамы | |
| 15 | 85U0013 | Элемент рамы | |
| 16 | 85U0014 | Элемент рамы | |
| 17 | 85U0015 | Элемент рамы | |
| 18 | 04V0249 | Винт | |
| 19 | 86U0002 | Крышка | |
| 20 | 85U0016 | Элемент рамы | |
| 21 | 14U0124 | Пластина | |
| 22 | 35W0072 | Крепеж | |
| 23 | 00V0222 | Болт | |
| 24 | 13U0374 | Пластина | |
| 25 | 35W0073 | Крепеж | |
| 26 | 00V0223 | Болт | |
| 27 | 00V0002 | Болт | |
| 28 | 06V0002 | Шайба пружинная | |
| 29 | 86U0031 | Поручень | |
| 30 | 82U0034 | Шильдик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
