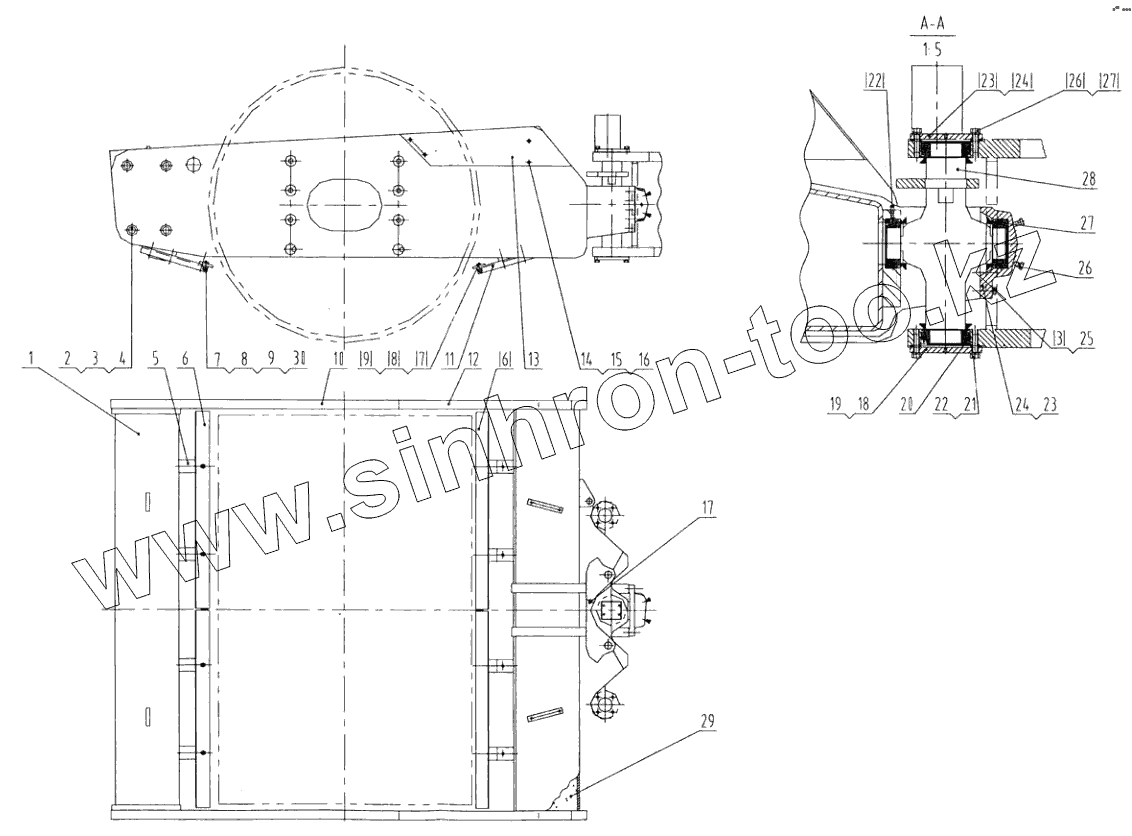

Каталог запасных частей к технике: LiuGong CLG-612. 21Y0020 Рама передняя в сборе
1
2
3
3
4
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
26
26
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 32X0001 | Передний лонжерон | |
| 2 | 01V0382 | Болт | |
| 3 | 06V0052 | Шайба пружинная | |
| 4 | 06V0068 | Шайба | |
| 5 | 21U0254 | Плита изогнутая | |
| 6 | 12U0002 | Пластина | |
| 7 | OOV0025 | Болт | |
| 8 | 06V0013 | Шайба пружинная | |
| 9 | 03V0111 | Гайка | |
| 10 | 21X0014 | Опорная рама вальца | |
| 11 | 21U0255 | Плита изогнутая | |
| 12 | 35X0012 | Обшивка | |
| 13 | 35X0070 | Обшивка | |
| 14 | OOV0075 | Болт | |
| 15 | 06V0006 | Шайба пружинная | |
| 16 | 06V0218 | Шайба | |
| 17 | 10V0051 | Клапан накачки смазки | |
| 18 | 53U0017 | Крышка | |
| 19 | 57U0002 | Прокладка | |
| 20 | 25V0015 | Подшипник поворотного кулака | |
| 21 | OOV0247 | Болт | |
| 22 | 06V0015 | Шайба пружинная | |
| 23 | 72U0001 | Крышка | |
| 24 | 57U0001 | Прокладка | |
| 25 | 01V0267 | Болт | |
| 26 | 04V0040 | Болт | |
| 27 | 83U0003 | Кольцевое уплотнение v-образного сечения | |
| 28 | 33X0005 | Шарнир | |
| 29 | 33W0034 | Наполнитель | |
| 30 | 06V0009 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
