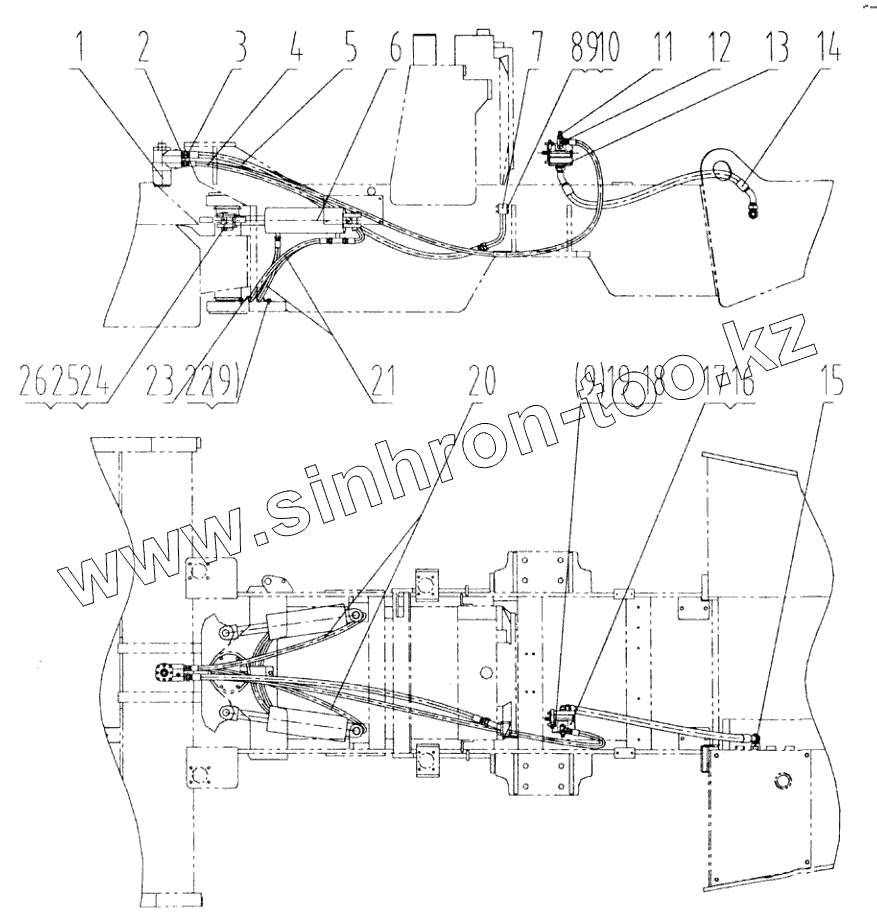

Каталог запасных частей к технике: LiuGong CLG-612. 05Y0040 Система поворота
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 12W0006 | Распределитель | |
| 2 | 00U0077 | Соединитель | |
| 3 | 00U0076 | Соединитель | |
| 4 | 06W0138 | Шланги всборе | |
| 5 | 06W0128 | Шланги всборе | |
| 6 | 10W0004 | Цилиндр | |
| 7 | 10X0086 | Патрубок в сборе | |
| 8 | 00V0064 | Болт | |
| 9 | 06V0002 | Шайба пружинная | |
| 10 | 12V0438 | Кольцо круглого сечения | |
| 11 | 30W0047 | Соединитель | |
| 12 | 02U0025 | Соединитель | |
| 13 | 30W0020 | Соединитель | |
| 14 | 07W0062 | Шланги всборе | |
| 15 | 01U0015 | Соединитель | |
| 16 | 11W0044 | Насос | |
| 17 | 85U0021 | Кольцо уплотнительное | |
| 18 | 04V0116 | Винт | |
| 19 | 06V0001 | Шайба | |
| 20 | 06W0015 | Шланги всборе | |
| 21 | 06W0014 | Шланги всборе | |
| 22 | 00V0005 | Болт | |
| 23 | 21U0004 | Скоба | |
| 24 | 60U0007 | Оси | |
| 25 | 08V0036 | Палец | |
| 26 | 25V0017 | Вкладыш подшипника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
