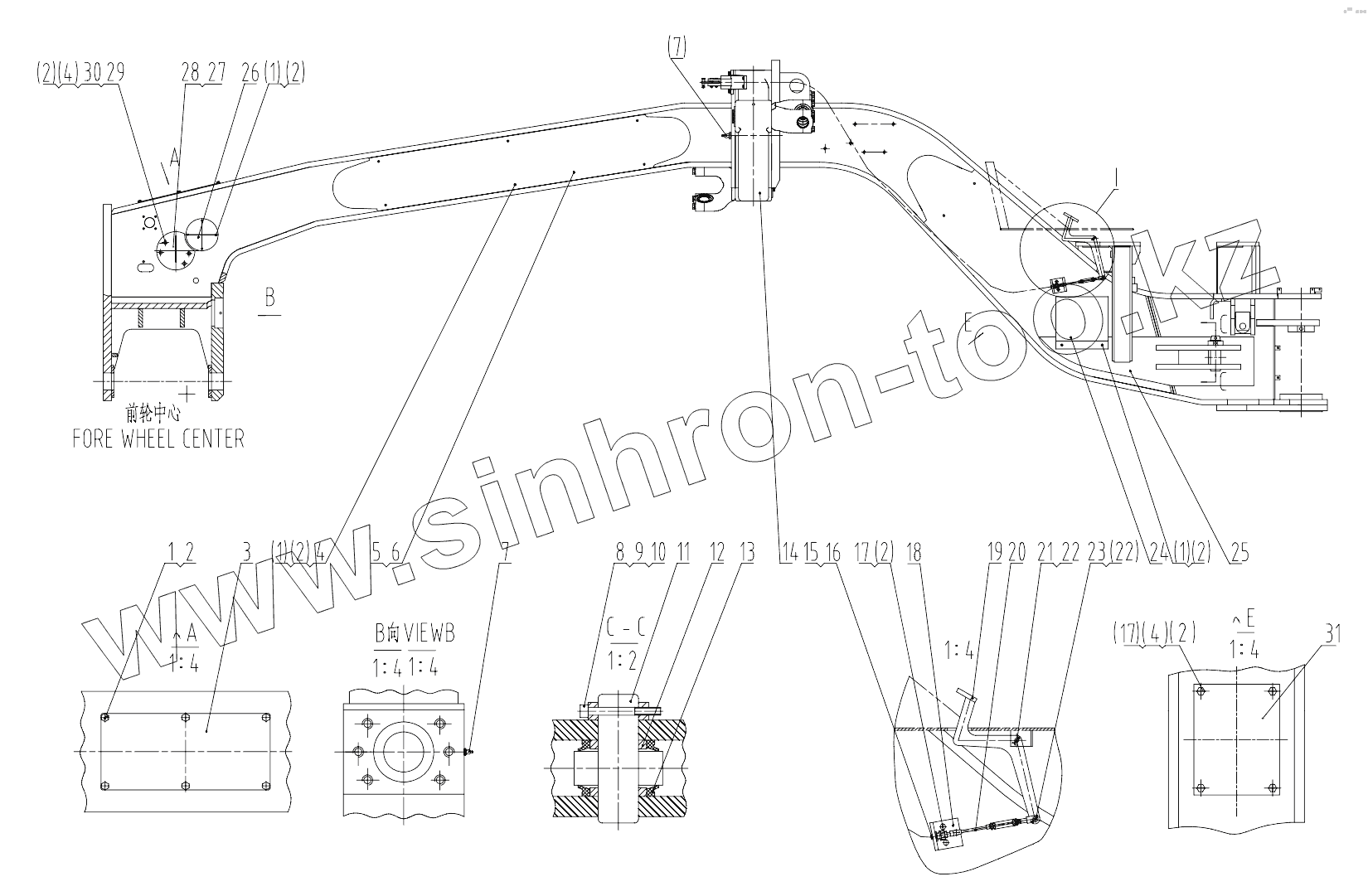

Каталог запасных частей к технике: LiuGong CLG 425. 30E0432 003 FRONT FRAME AS

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

2

2

2

2

2

3

4

4

4

5

6

7

7

8

9

10

11

12

13

14

15

16

17

17

18

19

20

21

22

22

23

24

25

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00B0007		Болт
2	06B0006		Шайба
3	11A1108		Крышка
4	06B0005		WASHER
5	20A4974		Cover
6	20A4975		Cover
7	10B0014		Ниппель
8	04B0273		Винт
9	03B0053		NUT
10	06B0002		Шайба
11	61A0379		Вал
12	56A0254		Кольцо
13	80A0189		Уплотнитель V-образный
14	22C0246		Swing arm as
15	00B0010		BOLT
16	06B0003		Шайба
17	00B0085		Болт
18	23A2310		Пластина крепежная
19	00D1025		Педаль
20	23C0074		Вал гибкий
21	08B0029		Вал
22	08B0033		Палец
23	08B0155		Pin
24	20A6023		Plate
25	30D0522		Front frame
26	10A1689		Крышка
27	10A9823		Cover
28	10A9946		Cover
29	03B0021		NUT
30	00B0102		BOLT
31	10A8725		Plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
