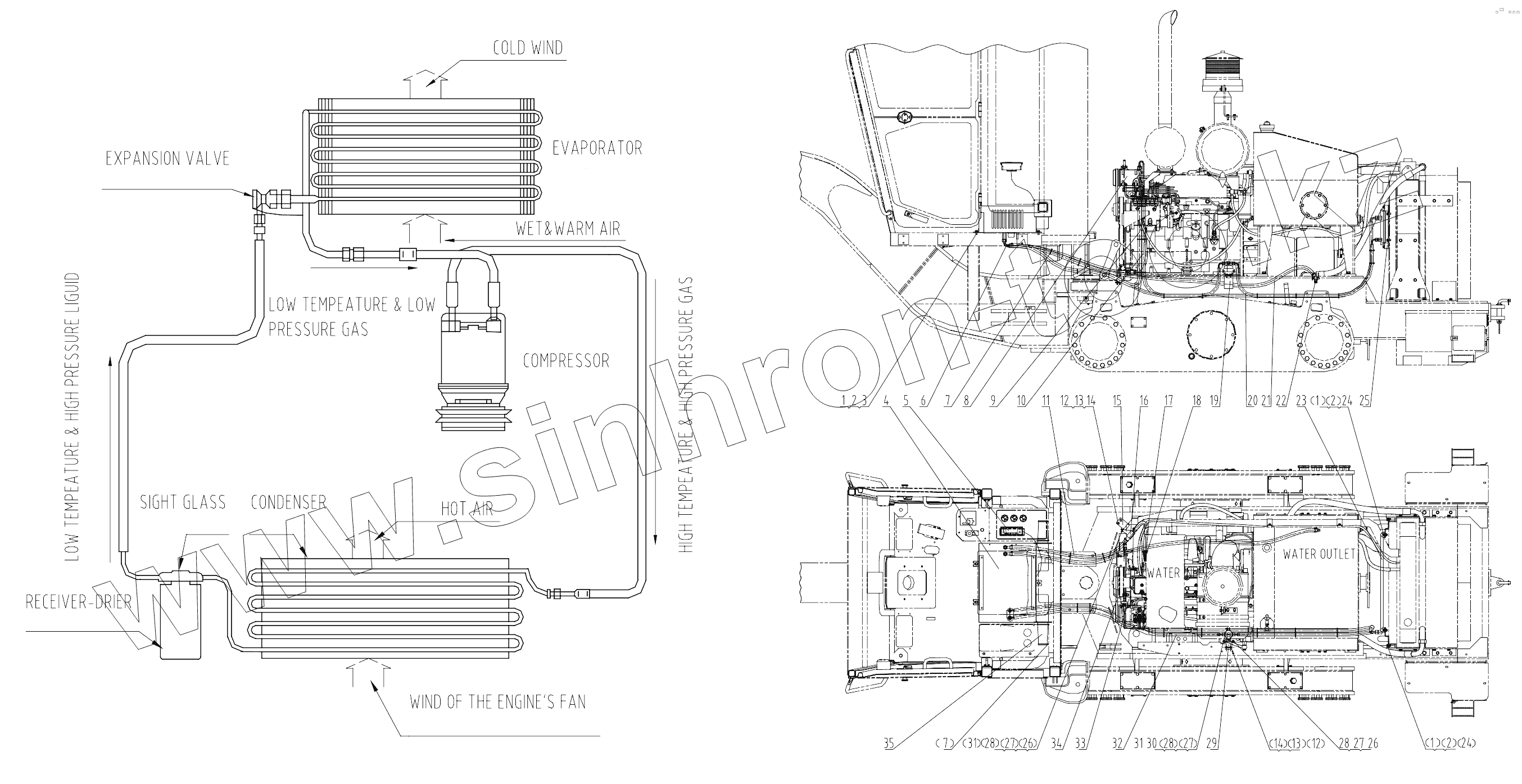

Каталог запасных частей к технике: LiuGong CLG 425. 23Y0135 000 AIR CONDITIONING SYSTEM
1
1
1
2
2
2
3
4
5
6
7
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
27
27
28
28
28
29
30
31
31
32
33
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00B0012 | BOLT | |
| 2 | 06B0002 | Шайба | |
| 3 | 06B0030 | WASHER | |
| 4 | 46C3100 | Evaporator as | |
| 5 | 46C2618 | A/c panel | |
| 6 | 01A0364 | CONNECTOR | |
| 7 | 37B0004 | Хомут | |
| 8 | 46C0742 | Компрессор | |
| 9 | 46C0861 | Шланг | |
| 10 | 46C0858 | Шланг | |
| 11 | 46C1523 | Hose | |
| 12 | 00B0075 | BOLT | |
| 13 | 06B0006 | Шайба | |
| 14 | 06B0005 | WASHER | |
| 15 | 22A4424 | Mounting plate | |
| 16 | 46C0646 | Клапан в сборе | |
| 17 | 11B0048 | Hose | |
| 18 | 46C1172 | Клапан | |
| 19 | 46C0573 | Бачок расширительный | |
| 20 | 46C0859 | Шланг | |
| 21 | 46C0105 | Шланг | |
| 22 | 46C0486 | Затвор | |
| 23 | 46C0857 | Конденсатор в сборе | |
| 24 | 06B0001 | WASHER | |
| 25 | 46D1077 | Plate | |
| 26 | 00B0022 | BOLT | |
| 27 | 06B0003 | Шайба | |
| 28 | 06B0024 | WASHER | |
| 29 | 23A2214 | Кронштейн расширительного бачка | |
| 30 | 00B0169 | BOLT | |
| 31 | 03B0036 | NUT | |
| 32 | 46C0860 | Шланг | |
| 33 | 46C4558 | Compressor bracket as |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
