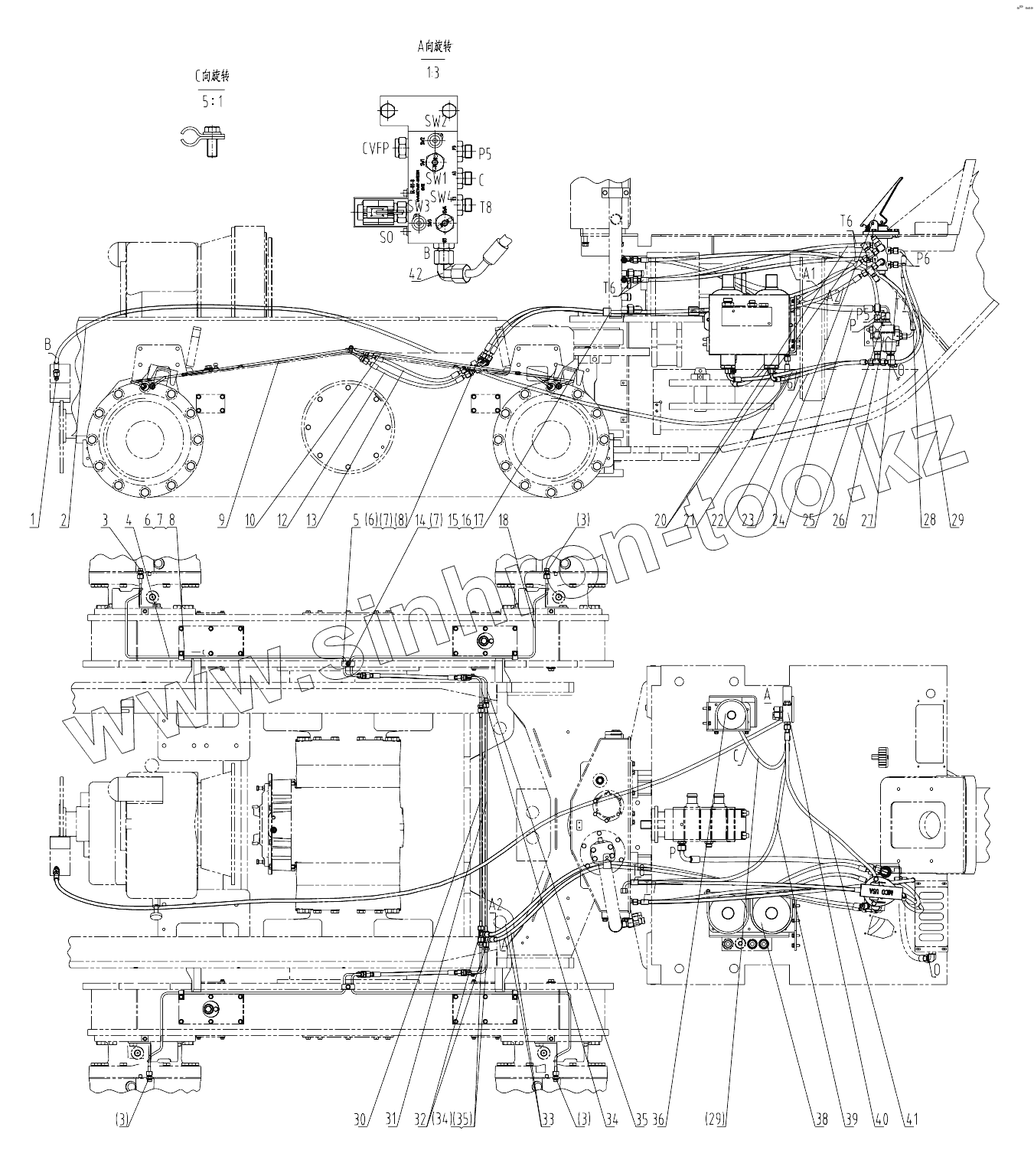

Каталог запасных частей к технике: LiuGong CLG 425. 20E0358 004 BRAKE SYSTEM

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

4

5

6

6

7

7

7

8

8

9

10

12

13

14

15

16

17

18

20

21

22

23

24

25

26

27

28

29

29

30

31

32

33

34

34

35

35

36

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	30C0166		Connector
2	05C0978		Hose
3	30C1597		Connector
4	10D8595		Tube as
5	19A0839		Clamp
6	00B0085		Болт
7	06B0006		Шайба
8	20A8707		Clamp
9	10D8597		Tube as
10	10D8598		Tube as
12	05C0979		Hose
13	05C4595		Hose
14	03B0021		NUT
15	00B0005		BOLT
16	09C0380		Clamp
17	06B0002		Шайба
18	10D8596		Tube as
20	05C1088		Hose
21	05C0630		Hose
22	05C3744		Hose
23	45C0120		Pedal valve as
24	06C3509		Hose
25	31C0084		Штуцер
26	45C0118		Charge valve as
27	05C2312		Hose
28	05C1569		Hose
29	05C0980		Hose
30	10D6141		Tube as
31	10D6140		Tube as
32	32C0111		Tee
33	05C3745		Hose
34	10D8600		Tube as
35	10D8599		Tube as
36	15C0069		Brake accumulator mounting
38	45C0650		Accumulator mounting as
39	05C0986		Hose
40	45C0161		Brake valve moungting
41	05C0984		Hose
42	31C0100		Патрубок коленчатый

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
