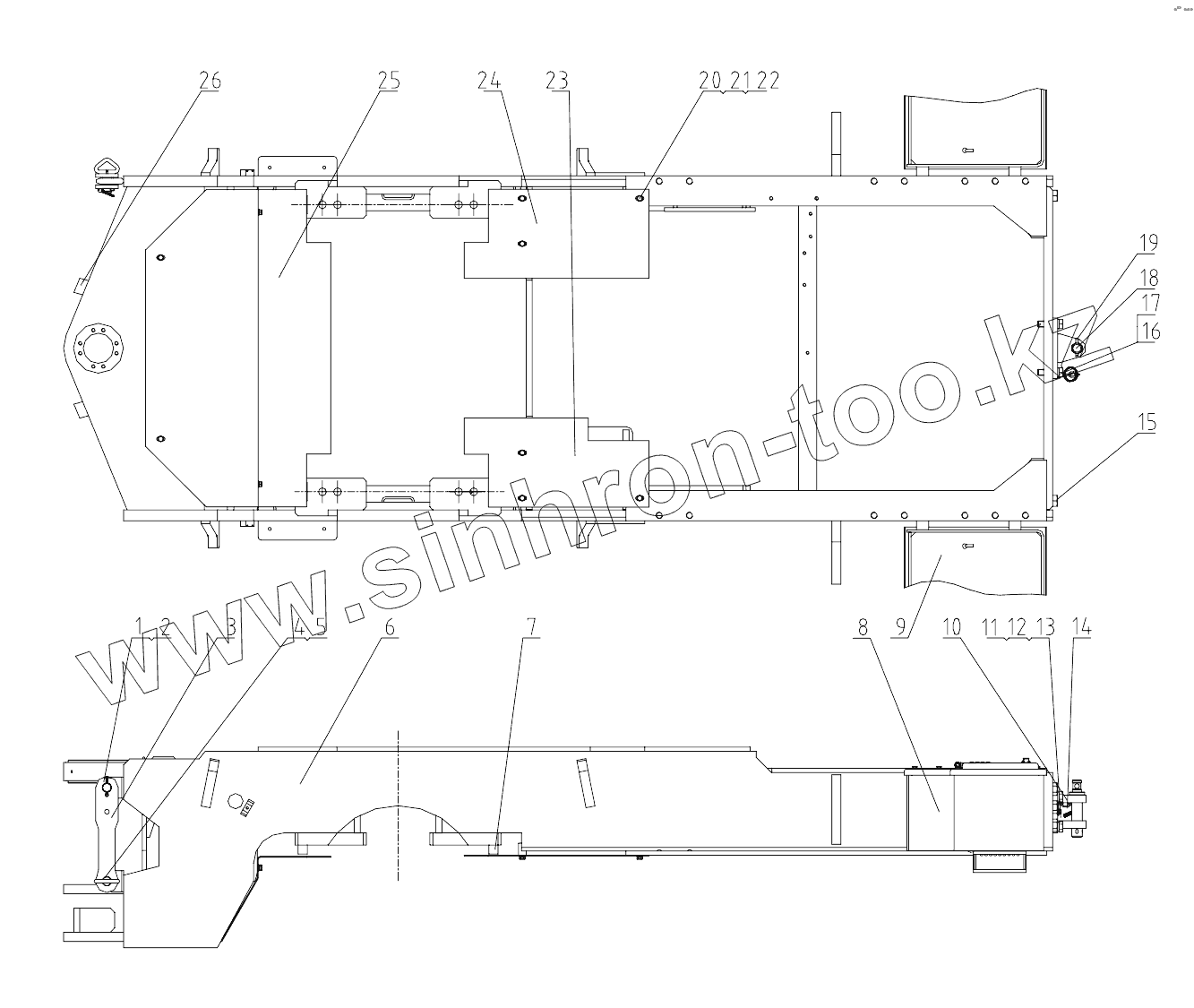

Каталог запасных частей к технике: LiuGong CLG 425. 08Y0234 000 REAR FRAME AS

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	08B0017		Палец
2	60A0581		Палец
3	16D0333		Steering frame lock
4	34C0316		Палец
5	11D0265		Палец
6	30D2082		Rear frame
7	17A0011		Блок ограничительный
8	43C3097		Battery box-lh
9	43C3098		Battery box-rh
10	02D2442		Traction pin seat
11	00B0007		Болт
12	06B0006		Шайба
13	06B0086		WASHER
14	54C0103		Chain as
15	00B0105		Болт
16	00B0364		Болт
17	06B0019		Шайба
18	11D0264		Палец буксировочный
19	08B0102		Палец
20	06B0001		WASHER
21	06B0002		Шайба
22	00B0012		BOLT
23	90A1275		Cover
24	90A1274		Cover
25	19A4030		Plate
26	18A0725		Блок ограничительный

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
