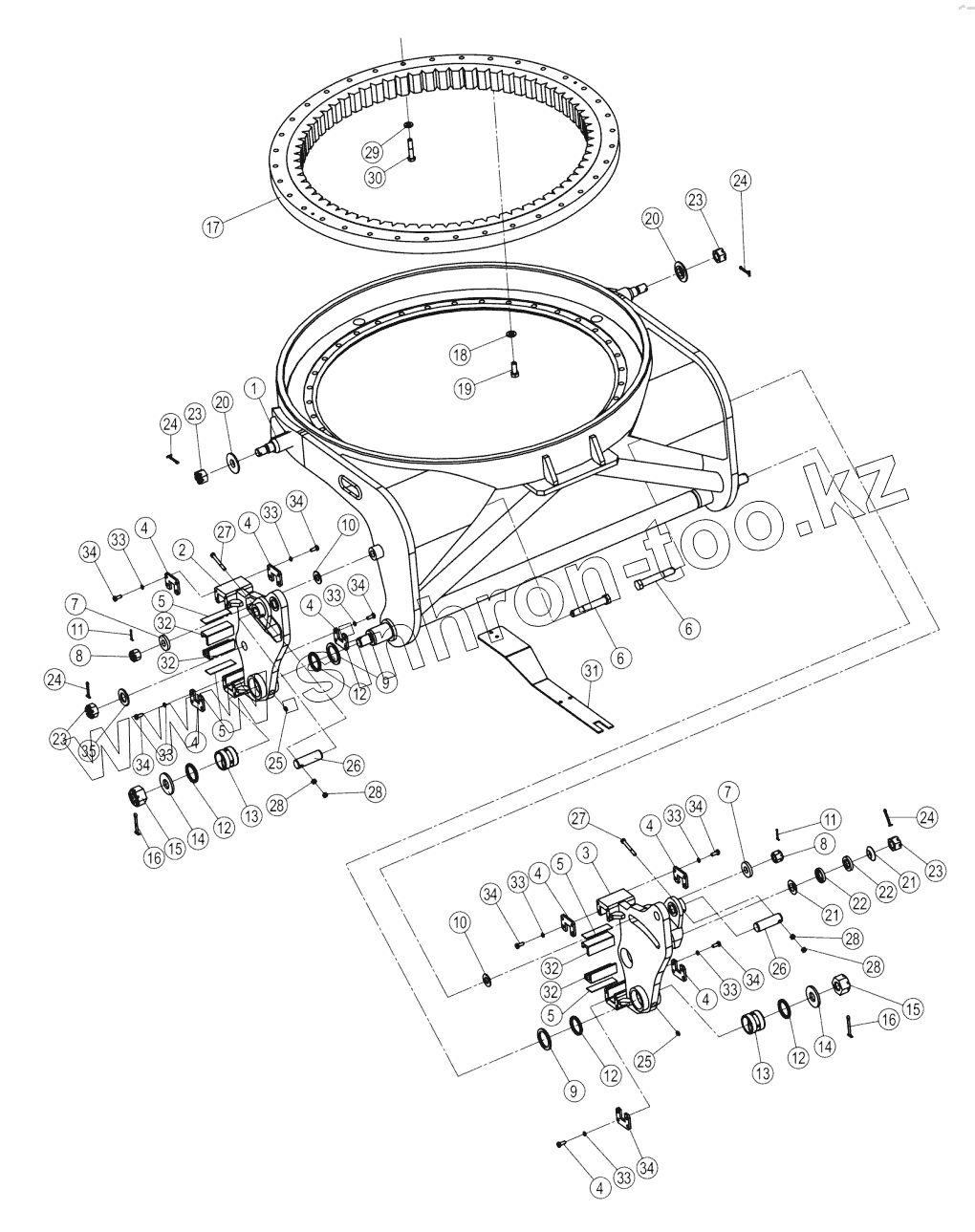

Каталог запасных частей к технике: LiuGong CLG-4215. 32Y0145-002-01 WORK IMPLEMENT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
4
4
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
14
14
15
15
16
16
17
18
19
20
20
21
21
22
22
23
23
23
23
24
24
24
24
25
25
26
26
27
27
28
28
28
28
29
30
31
32
32
32
32
33
33
33
33
33
33
33
33
34
34
34
34
34
34
34
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 12D0196 Circle drive
2 02D2579 Support-lh
3 02D2580 Support-rh
4 22А5603 Plate
5 Shim Shim
6 02В0162 Bolt
7 14А2180 Shim
8 03В0519 Nut
9 Shim Shim
10 Shim Shim
11 08В0020 Палец
12 35С0013 Прокладка
13 55А0936 Bushing
14 11А2115 Washer
15 03В0647 Nut
16 08В0041 Pin
17 21В0059 Swing bearing
18 06В0223 Washer
19 00В0402 Bolt
20 55А0943 Washer
21 06В0254 Washer
22 06В0253 Washer
23 03В0739 Nut
24 08В0032 Шплинт
25 10В0014 Ниппель
26 60А0576 Pin
27 01В0033 Bolt
28 03В0053 Гайка
29 06В0221 WASHER
30 01В0325 Bolt
31 21А2182 Plate
32 27А2493 Bushing
33 06В0002 Шайба стопорная
34 00В0012 Болт
35 06В0128 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
