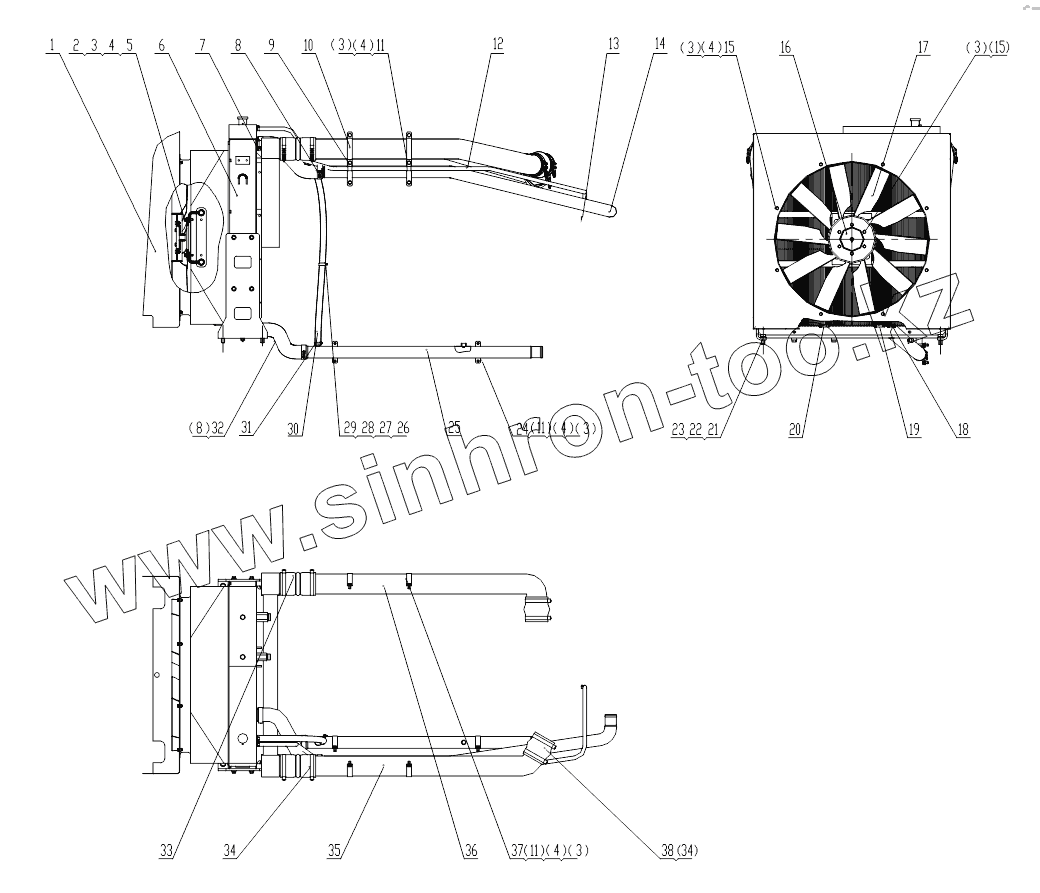

Каталог запасных частей к технике: LiuGong CLG-4215. 00Y0184-001-00 COOLING SYSTEM

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

3

3

4

4

4

4

4

5

6

7

8

8

9

10

11

11

11

12

13

14

15

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

34

35

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	19А5439		Exhaust hood
2	11А1105		Plate
3	06В0005		Шайба
4	06В0006		Шайба
5	00В0102		Болт
6	20С1557		Radiator gp
7	32А1711		Hose
8	09С0237		Clamp
9	09С0762		Clamp
10	19А1140		Clamp
11	00В0005		Болт
12	30А0220		Hose
13	09С0232		Clamp
14	38А5573		Pipe
15	00В0257		Bolt
16	53А0329		Flange
17	50С0131		Fan
18	83А0342		Grommet
19	83А0340		Grommet
20	83А0341		Grommet
21	06В0098		Шайба
22	06В0015		Шайба
23	BoltM16x40-10.9-ZN.D		Bolt
24	19А9064		Clamp
25	38А5574		Pipe
26	09С0580		Clamp
27	06В0024		Сальник
28	06В0003		Шайба
29	00В0022		Болт
30	11В0066		Рукав
31	09С0236		Clamp
32	32А1712		Hose
33	30А0805		Hose
34	09С0438		Clamp
35	38А5572		Pipe
36	38А5575		Pipe
37	19А1141		Clamp
38	32A0981		Intake hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
