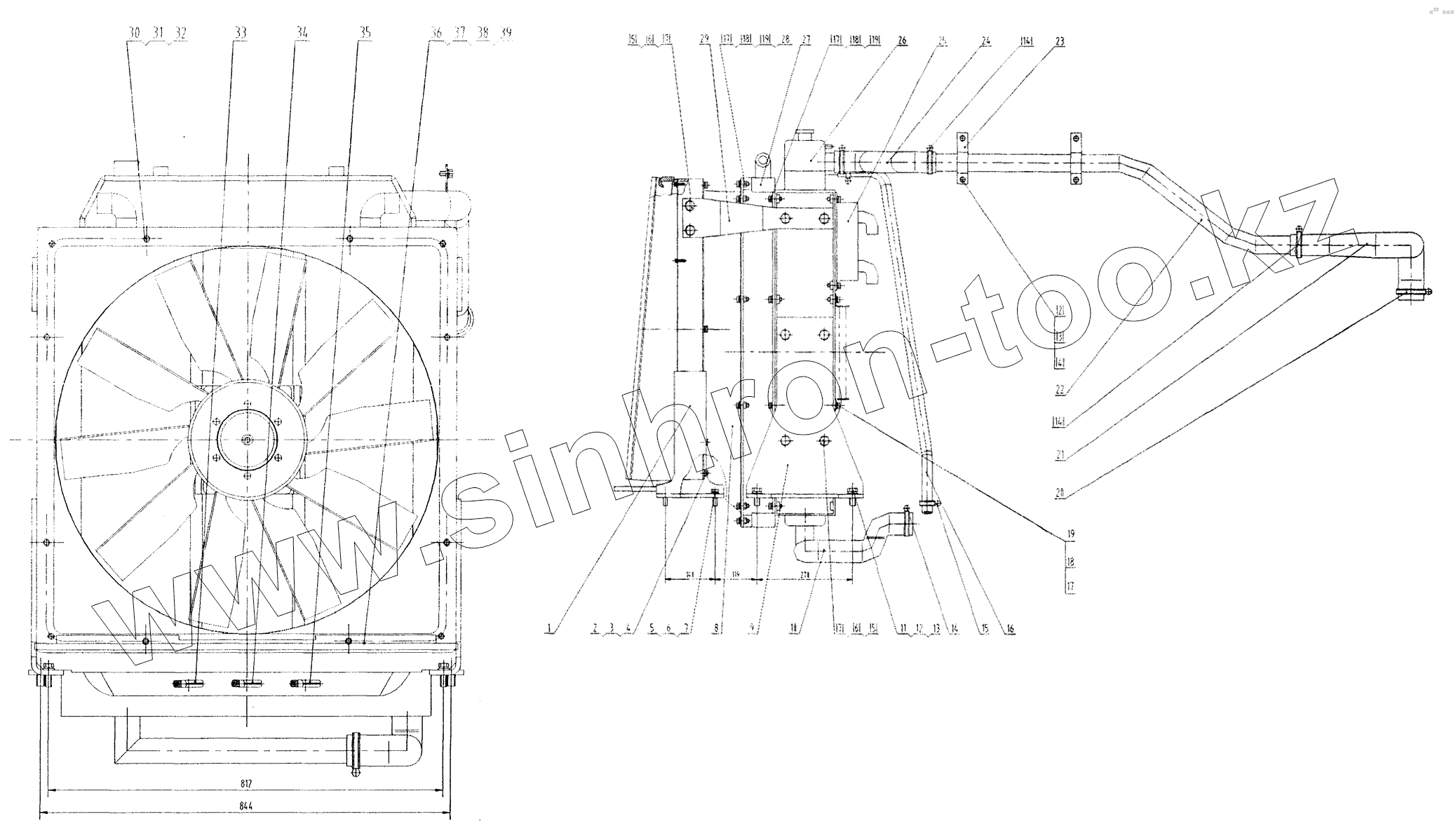

Каталог запасных частей к технике: LiuGong CLG-418. 00E0177 Система охлаждения
1
2
2
3
3
4
4
5
5
5
6
6
6
7
7
7
8
9
10
11
12
13
14
14
14
15
16
17
17
17
18
18
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 22C0082 | Вентилятор в сборе | |
| 2 | 00B0075 | BOLT | |
| 3 | 06B0005 | WASHER | |
| 4 | 06B0006 | Шайба | |
| 5 | 00B0035 | Болт | |
| 6 | 06B0007 | WASHER | |
| 7 | 06B0008 | Шайба | |
| 8 | 45D0151 | Коробка воздушная | |
| 9 | 23A2294 | Пластина опорная | |
| 10 | 32A0217 | Шланг | |
| 11 | 00B0014 | Болт | |
| 12 | 06B0012 | Шайба | |
| 13 | 06B0015 | Шайба | |
| 14 | 15B0004 | Хомут | |
| 15 | 15B0053 | Хомут | |
| 16 | 11B0066 | Шланг | |
| 17 | 00B0019 | Болт | |
| 18 | 06B0001 | WASHER | |
| 19 | 06B0002 | Шайба | |
| 20 | 15B0051 | Хомут из стальной проволоки | |
| 21 | 32A0221 | Шланг | |
| 22 | 10D1179 | Трубка водяная | |
| 23 | 20A2694 | Скоба крепления | |
| 24 | 32A0222 | Шланг | |
| 25 | 20C0196 | Радиатор масляный | |
| 26 | 20C0250 | Радиатор водяной | |
| 27 | 20C0198 | Радиатор гидротрансформатора | |
| 28 | 03B0035 | Гайка | |
| 29 | 23A2295 | Пластина изогнутая | |
| 30 | 00B0023 | BOLT | |
| 31 | 06B0024 | WASHER | |
| 32 | 06B0003 | Шайба | |
| 33 | 83A0340 | Кольцо защитное | |
| 34 | 83A0341 | Кольцо защитное | |
| 35 | 83A0342 | Кольцо защитное | |
| 36 | 35C0272 | Уплотнитель резиновый | |
| 37 | 35C0273 | Уплотнитель резиновый | |
| 38 | 35C0274 | Уплотнитель резиновый | |
| 39 | 35C0275 | Уплотнитель резиновый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
