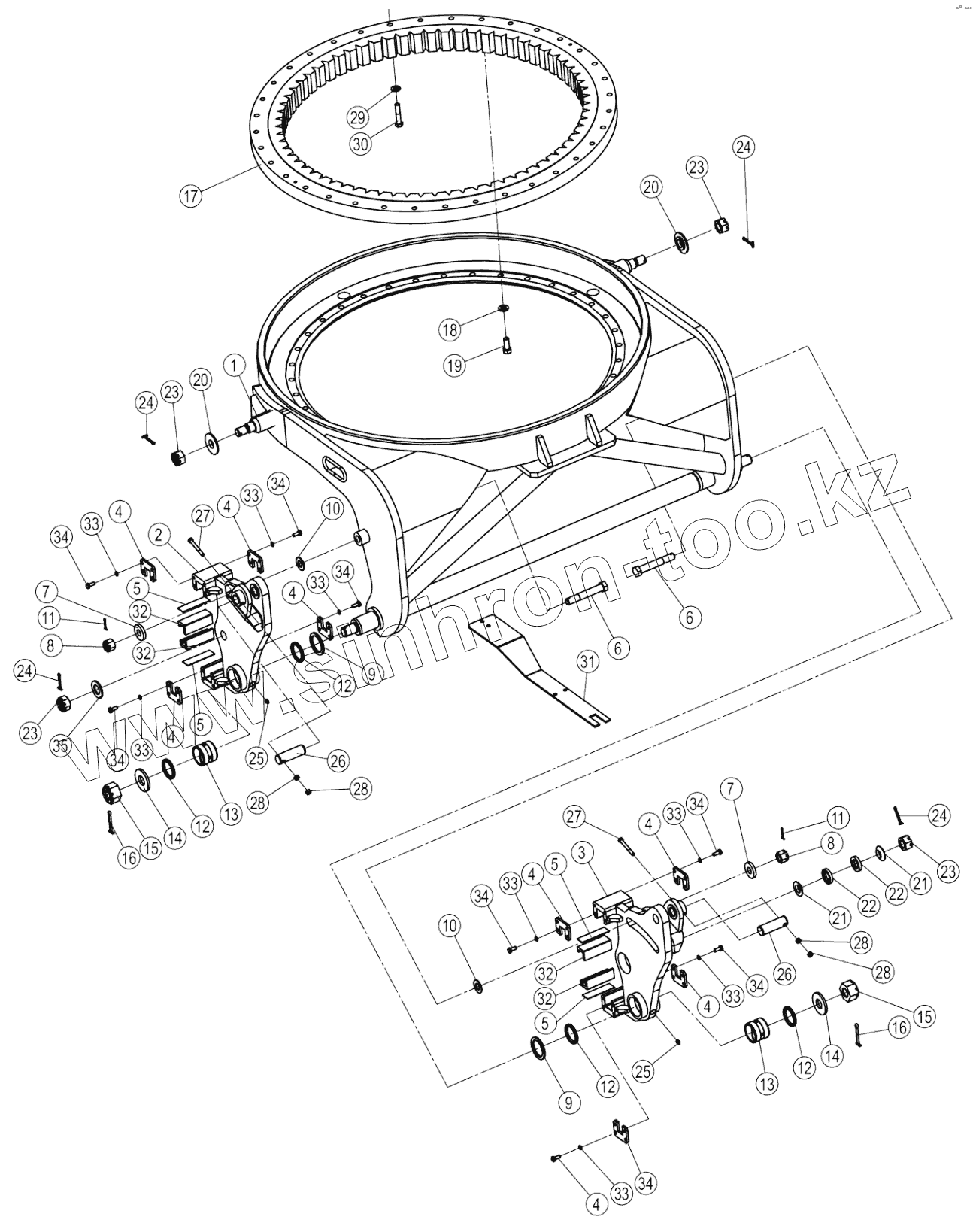

Каталог запасных частей к технике: LiuGong CLG-4165. 43C3489_004_01 EQUIPMENT-SKEL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
4
4
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
14
14
15
15
16
16
17
18
19
20
20
21
21
22
22
23
23
23
23
24
24
24
24
25
25
26
26
27
27
28
28
28
28
29
30
31
32
32
32
32
33
33
33
33
33
33
33
33
34
34
34
34
34
34
34
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 12D0196 Circle drive
2 02D2579 Support-lh
3 02D2580 Support-rh
4 22A5603 Plate
5 SHIM Shim
6 02B0162 Bolt
7 14A2180 Shim
8 03B0519 NUT
9 SHIM Shim
10 SHIM Shim
11 08B0020 Палец
12 35C0013 Прокладка
13 55A0936 Bushing
14 11A2115 Washer
15 03B0647 Nut
16 08B0041 Cotter pin
17 21B0059 Swing bearing
18 06B0223 Шайба
19 00B0402 BOLT
20 55A0943 Washer
21 06B0254 WASHER
22 06B0253 WASHER
23 03B0739 Nut
24 08B0032 Шплинт
25 10B0014 Ниппель
26 60A0576 Pin
27 01B0033 Болт
28 03B0053 NUT
29 06B0221 Шайба
30 01B0325 BOLT
31 21A2182 Plate
32 27A2493 Bushing
33 06B0002 Шайба
34 00B0012 BOLT
35 06B0128 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
