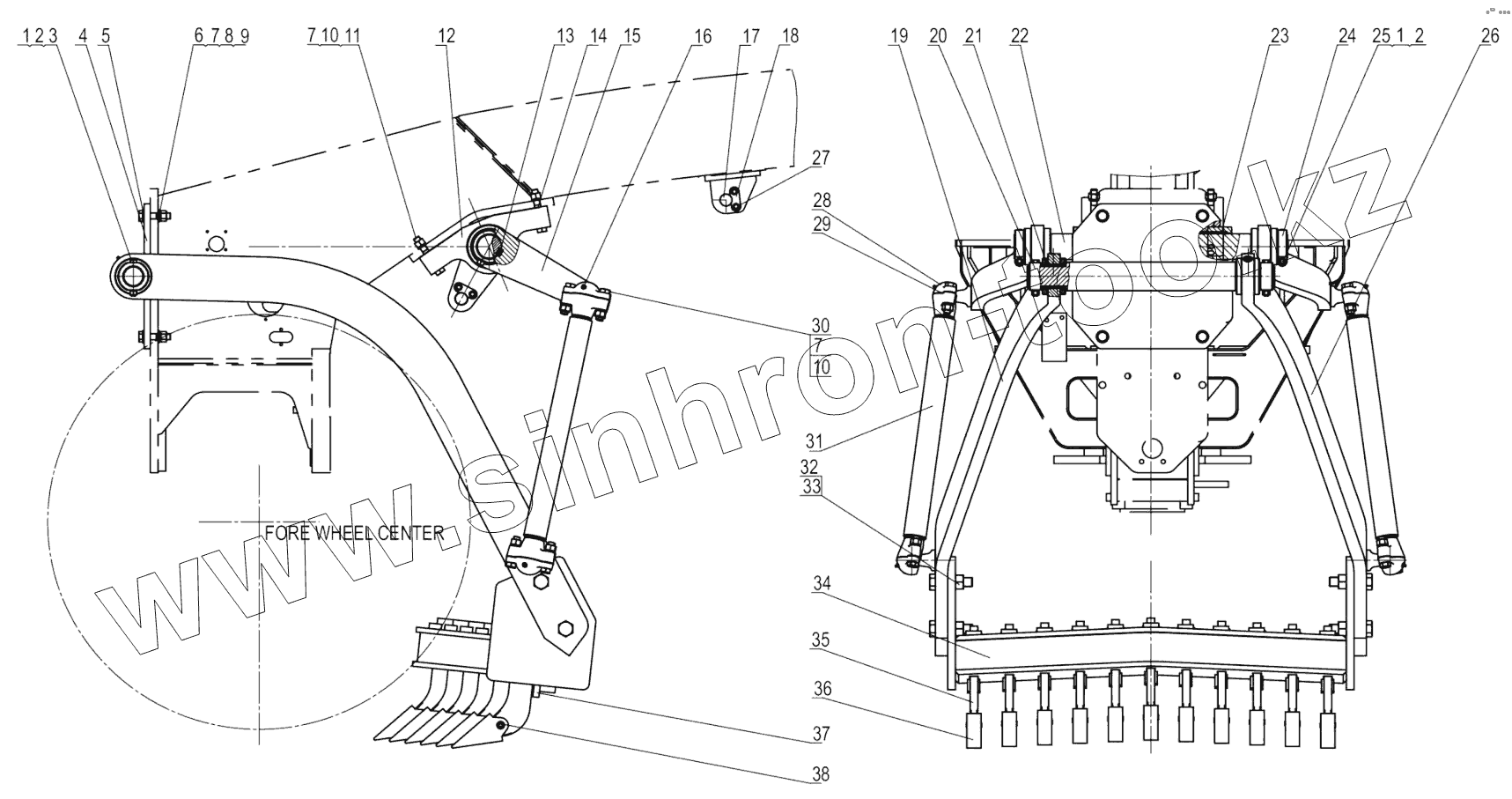

Каталог запасных частей к технике: LiuGong CLG-4165. 32Y0538_000_00 SCARIFIER

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

5

6

7

7

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	03B0111		Гайка
2	06B0013		Шайба
3	01B0107		BOLT
4	02D2023		Seat
5	06B0225		WASHER
6	06B0305		Hard washer
7	06B0019		Шайба
8	03B0840		Nut
9	01B0235		BOLT
10	03B0294		Гайка
11	01B0221		BOLT
12	24D0089		Support
13	09B0045		Flat key
14	10A3116		Gasket
15	16D0488		Swing arm
16	10B0014		Ниппель
17	60A1139		Pin
18	11A2698		Guard
19	21D0264		Arm
20	55A1885		Sleeve
21	55A1894		Bushing
22	14D0111		Drive shaft
23	55A1888		Bushing
24	55A1970		Sleeve
25	00B0208		BOLT
26	21D0263		Arm
27	01B1277		Bolt
28	71A0449		Flange support
29	10A3026		Gasket
30	00B0219		BOLT
31	10D8584		Lever
32	01B0150		Болт
33	03B0355		NUT
34	31D0219		Shank
35	16A4343		Plate
36	72A0417		Держатель
37	11D0504		Plate
38	08B0137		Палец

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
